Дизайн проект учебного кластера. Альбом чертежей
Данный проект представляет собой альбом чертежей для учебного кластера «Sangreal». Влючает соответствующие чертежи (демонтажный, план монтажа и т.д), спецификацию мебели и оборудования, клаузуры мебели и визуализации проекта.
\ исходный план

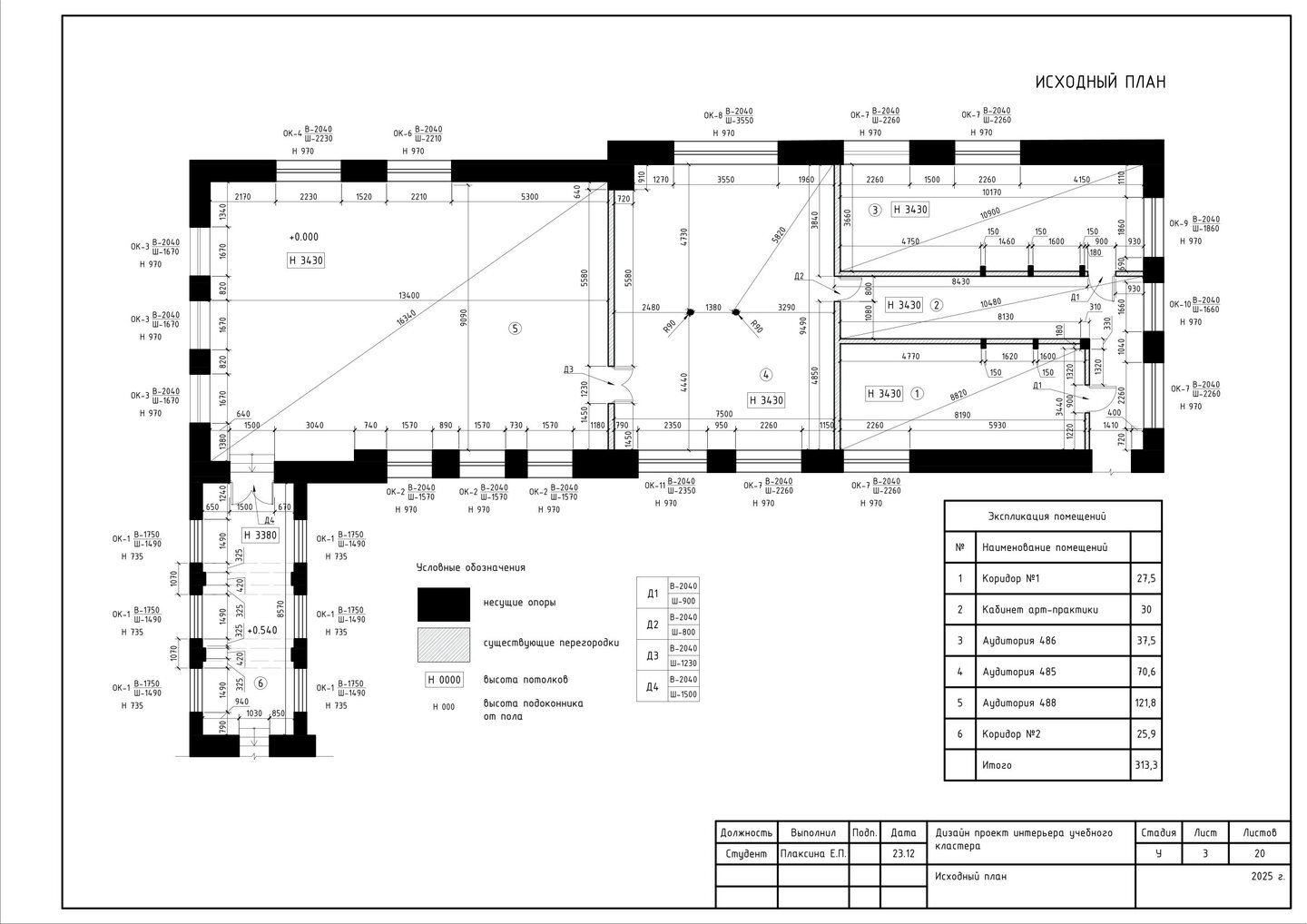

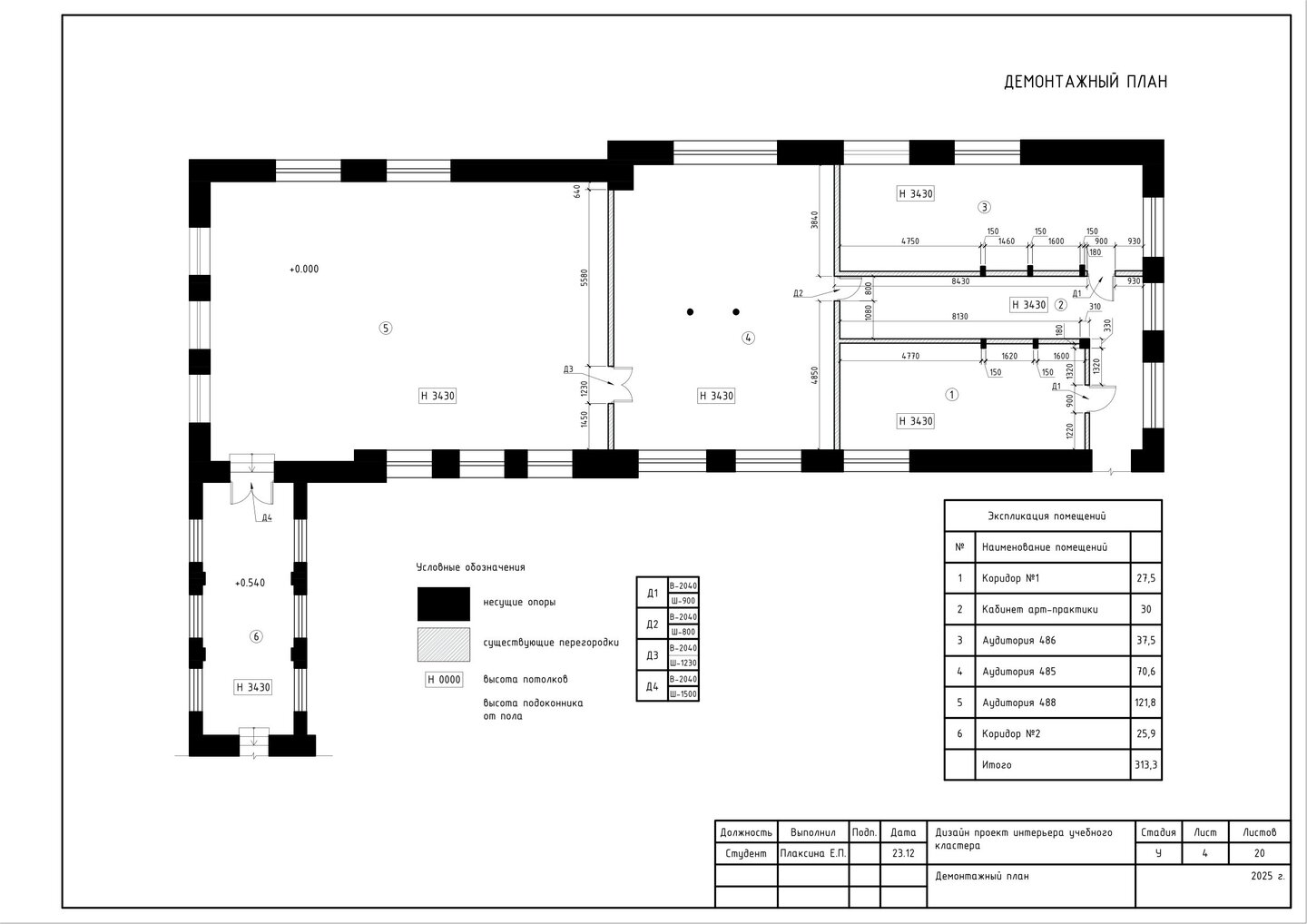

1. Исходный план; 2. Демонтажный план;
\ план монтажа

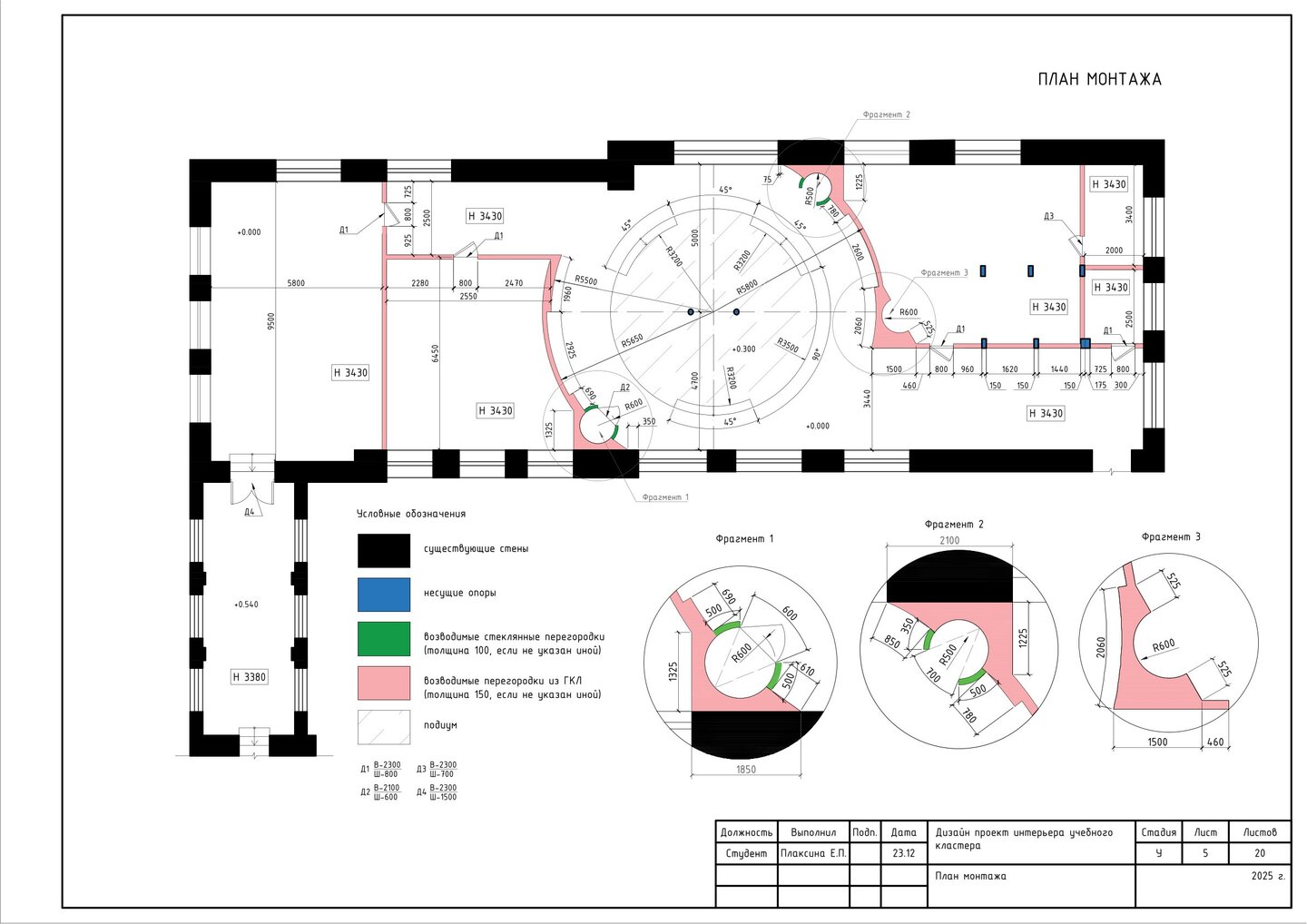

1. План монтажа; 2. Функциональное зонирование;
\ спецификация мебели

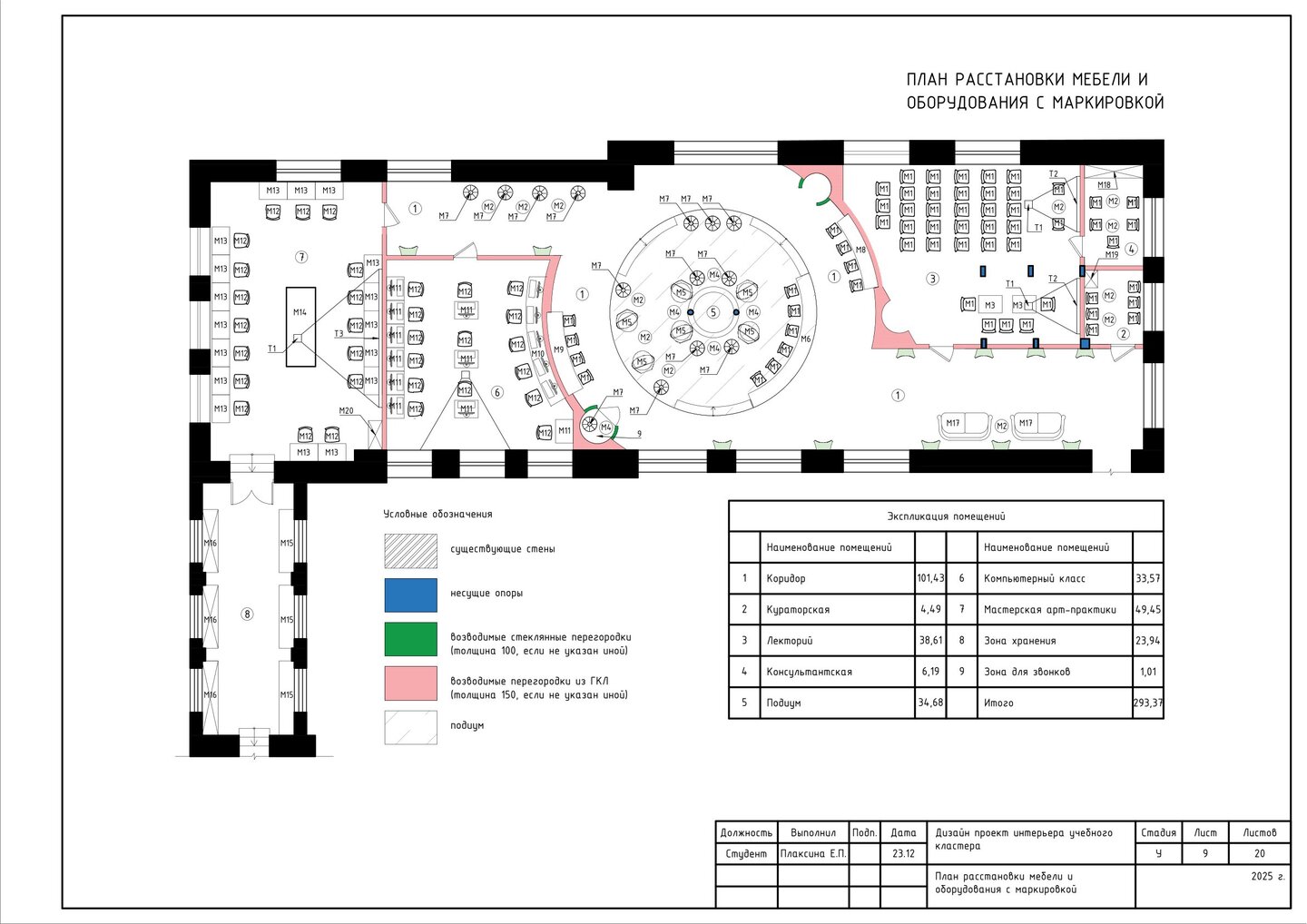

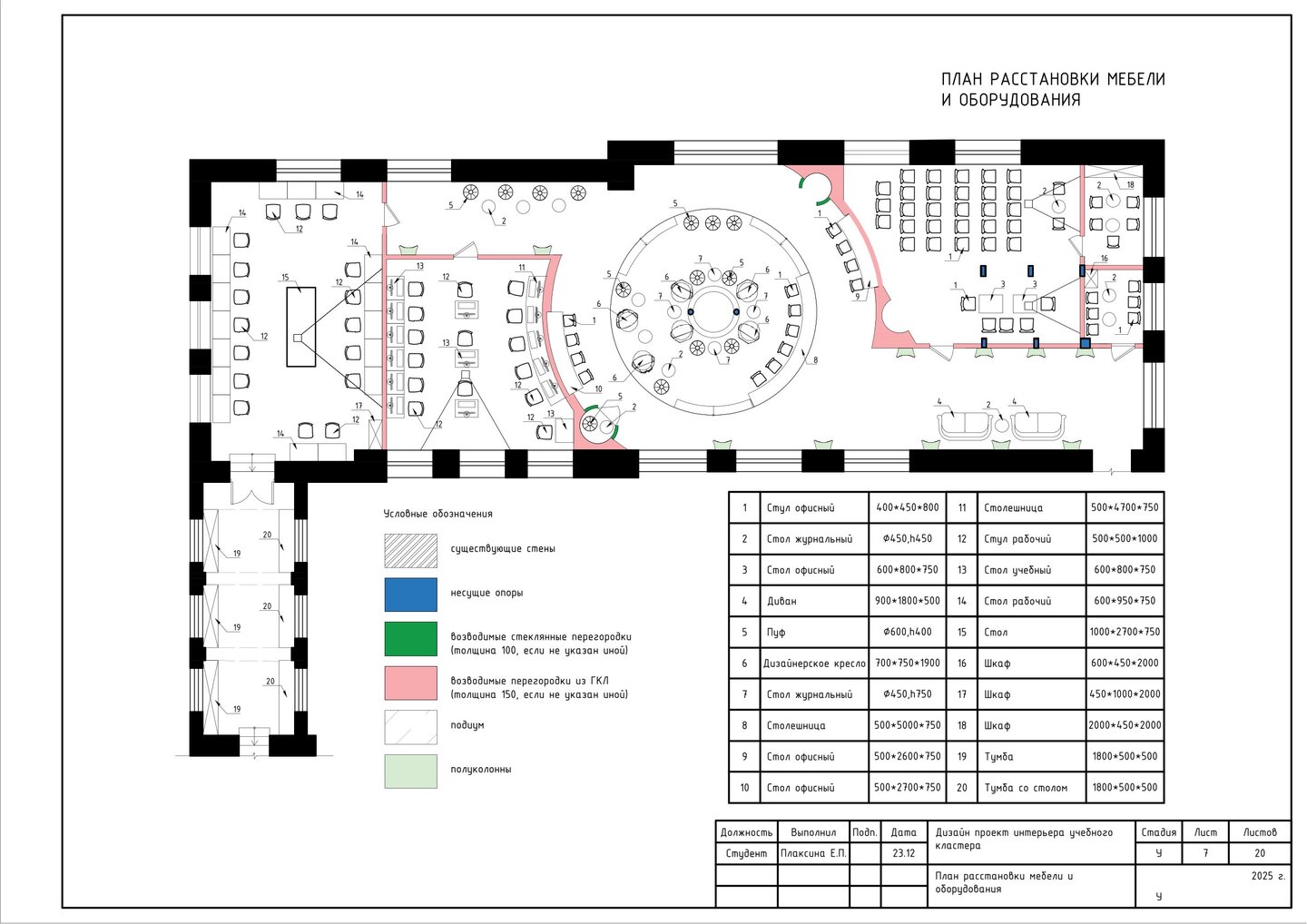

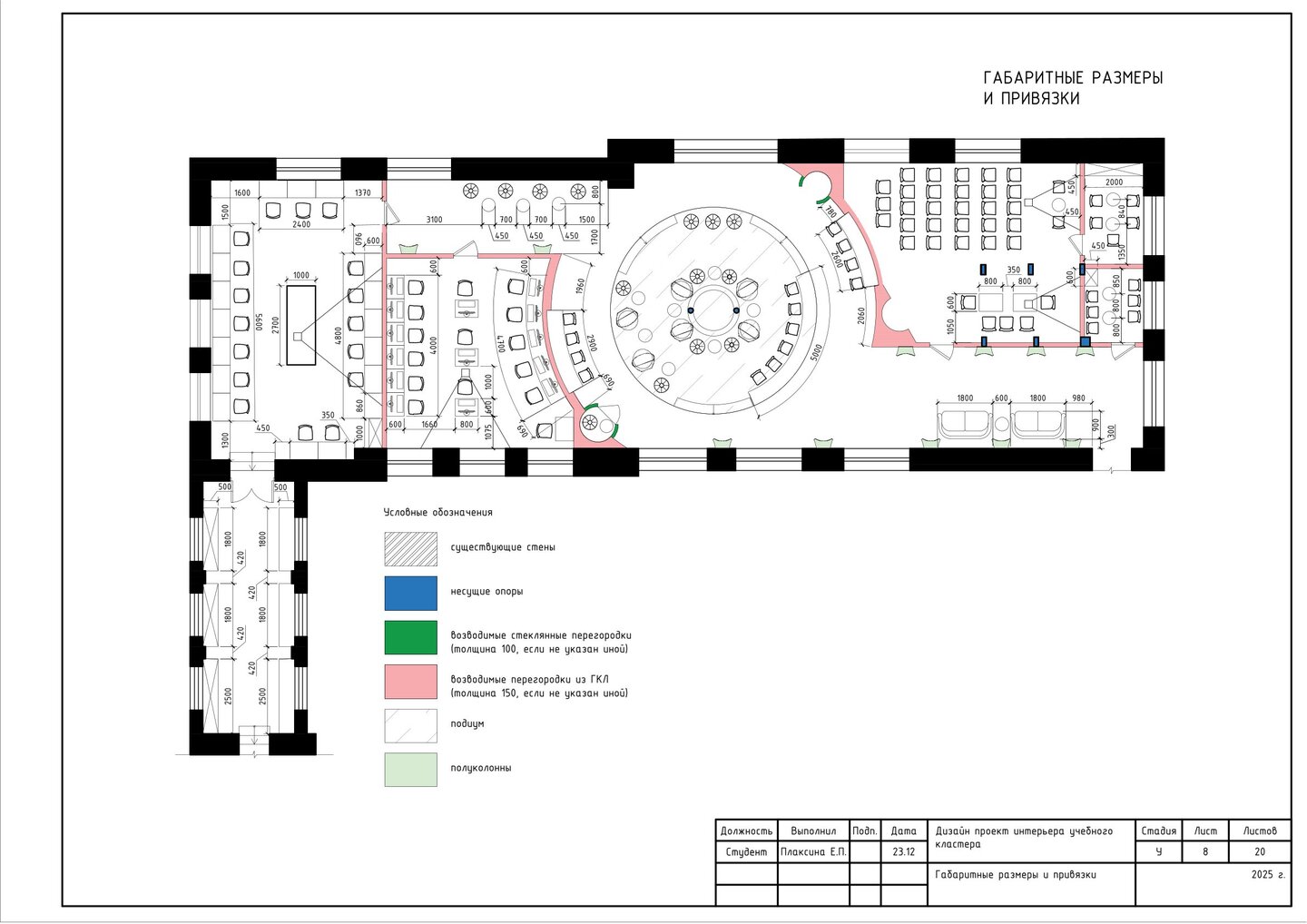

1. План расстановки мебели и оборудования; 2. Габаритные размеры и привызки мебели; 3. Маркировка мебели и оборудования;
\ клаузуры мебели

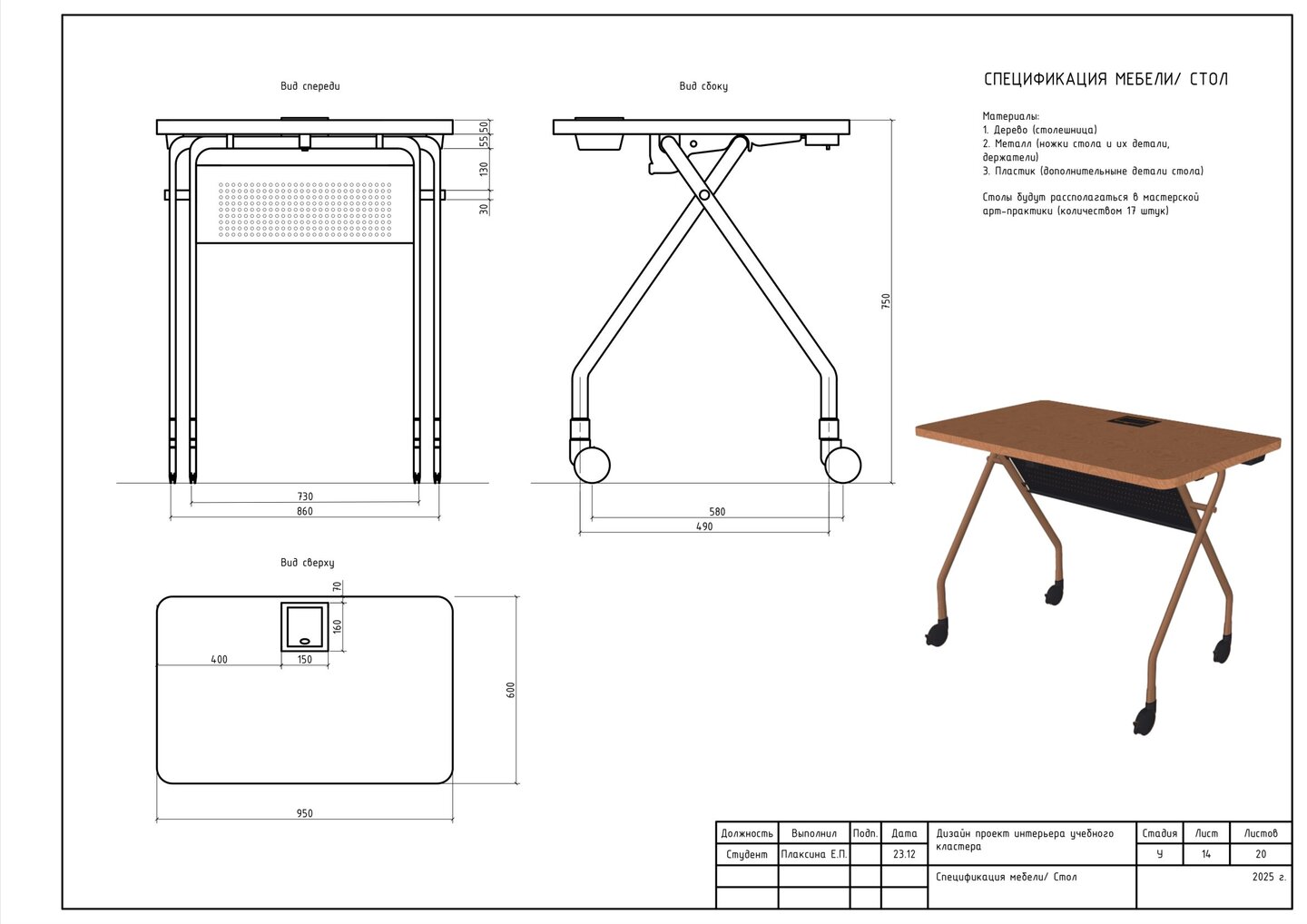

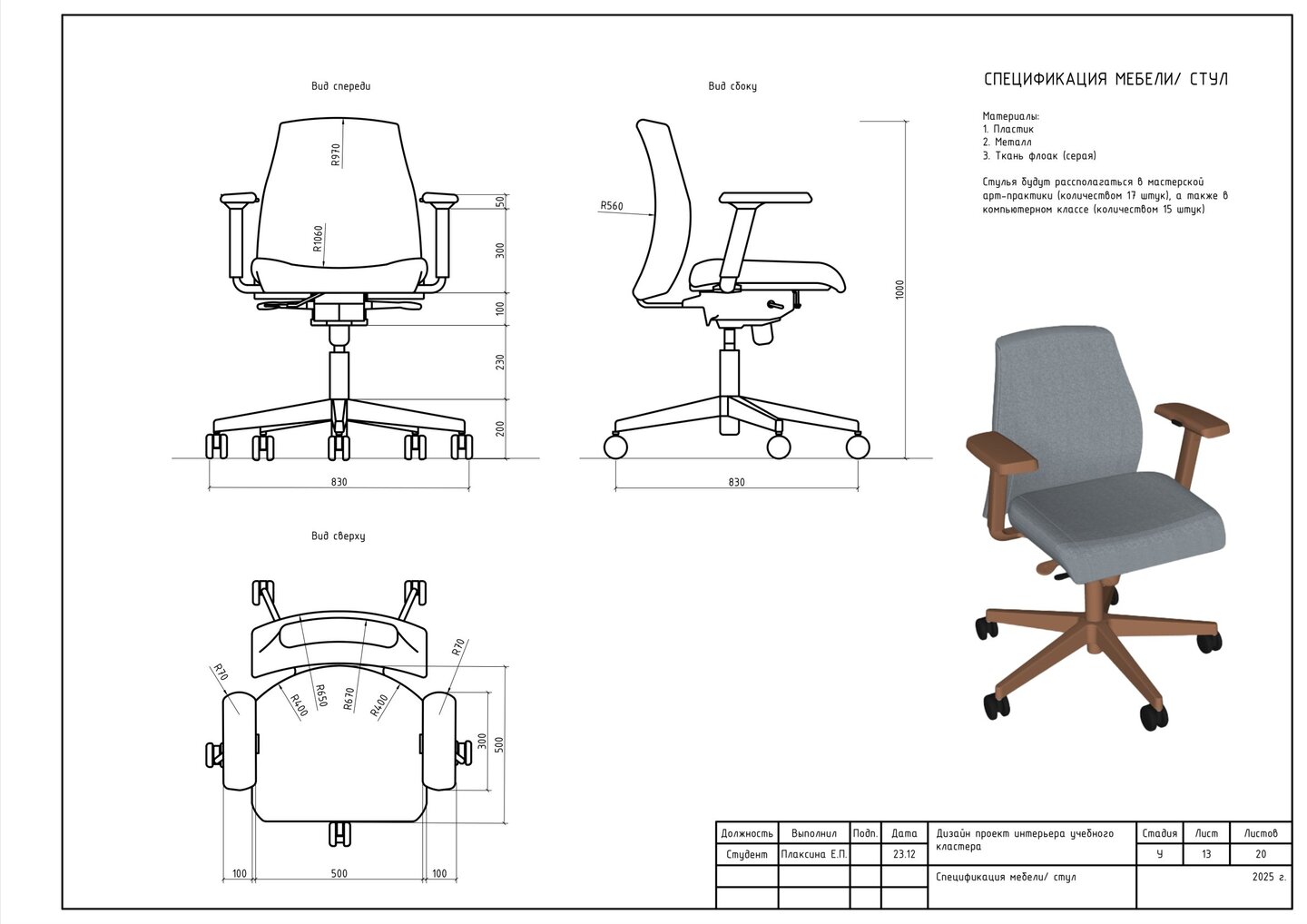

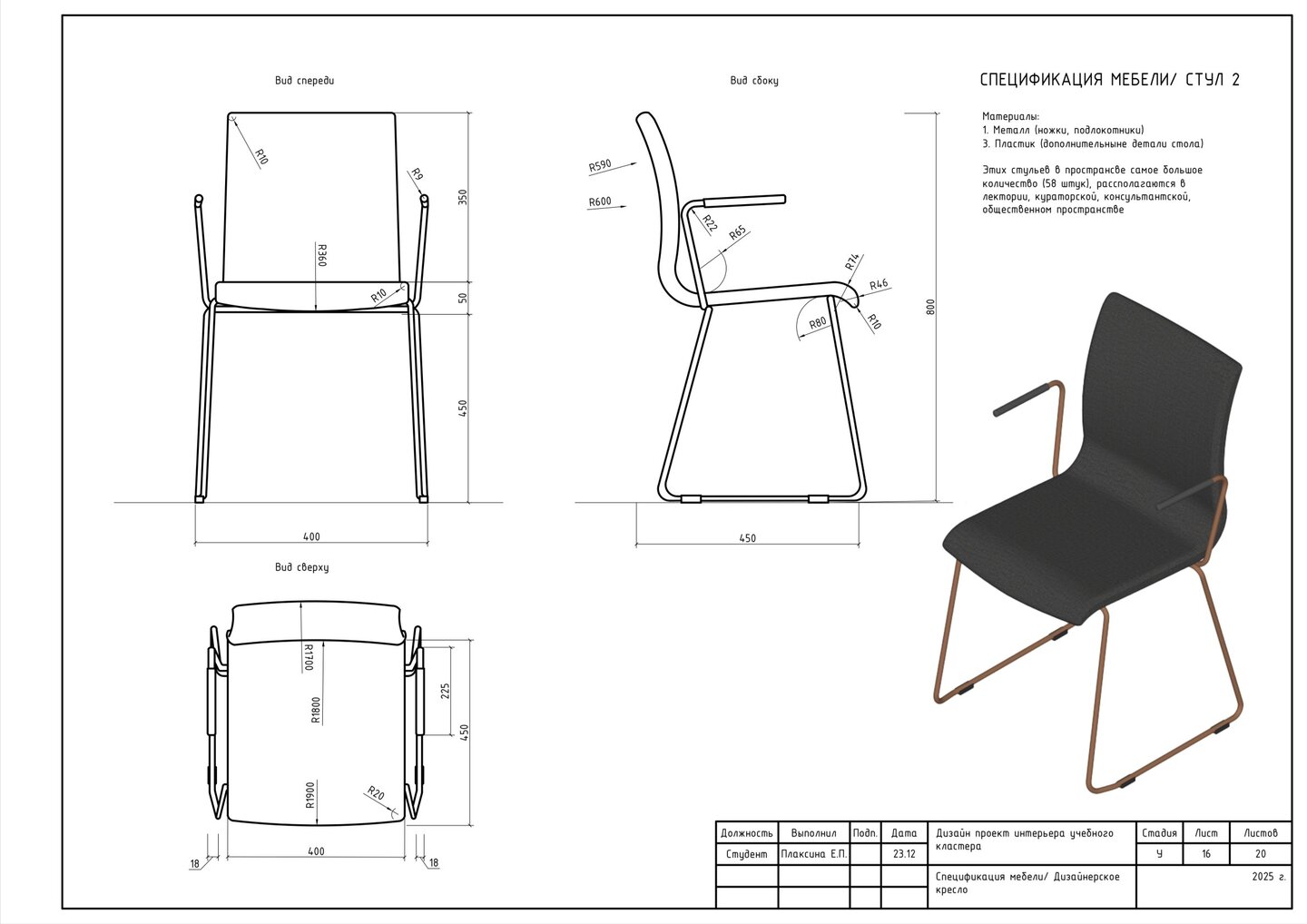

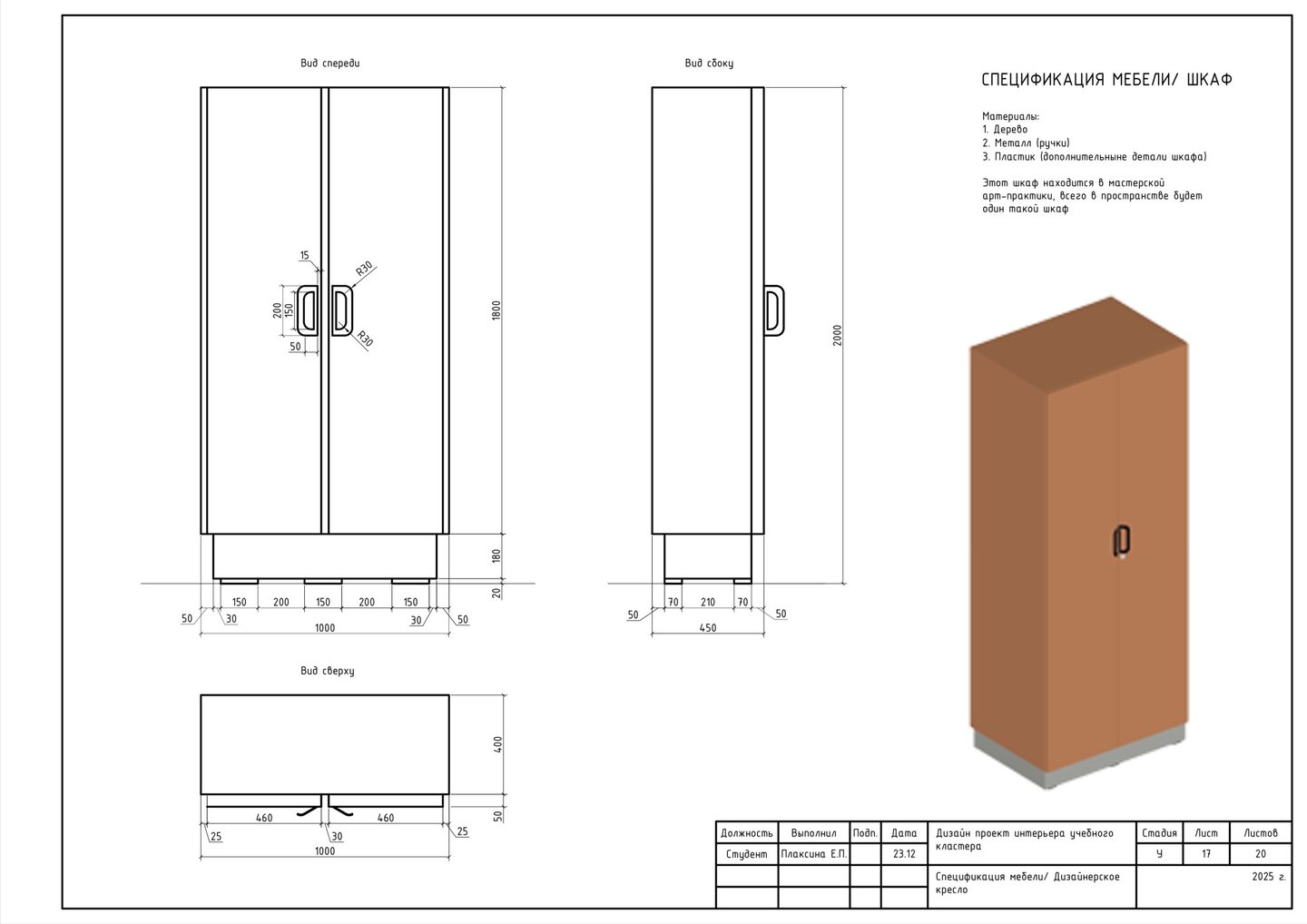

1. Стул; 2. Стол; 3. Журнальный стол; 4. Стул 2; 5. Шкаф
\ визуализации проекта
