Альбом чертежей дизайн-проекта учебного кластера НИУ ВШЭ
В проекте представлен альбом чертежей для дизайн-проекта учебного кластера для НИУ ВШЭ на Малой Пионерской 12. В состав проекта входят исходный чертеж, планировки, схемы демонтажа и монтажа, спецификации мебели, а также визуализации.

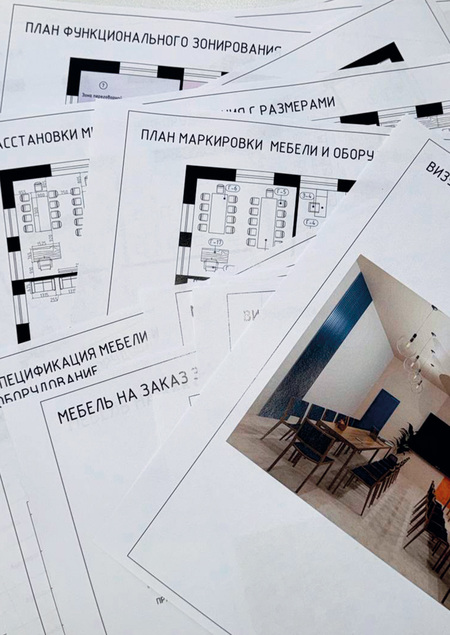

Альбом чертежей

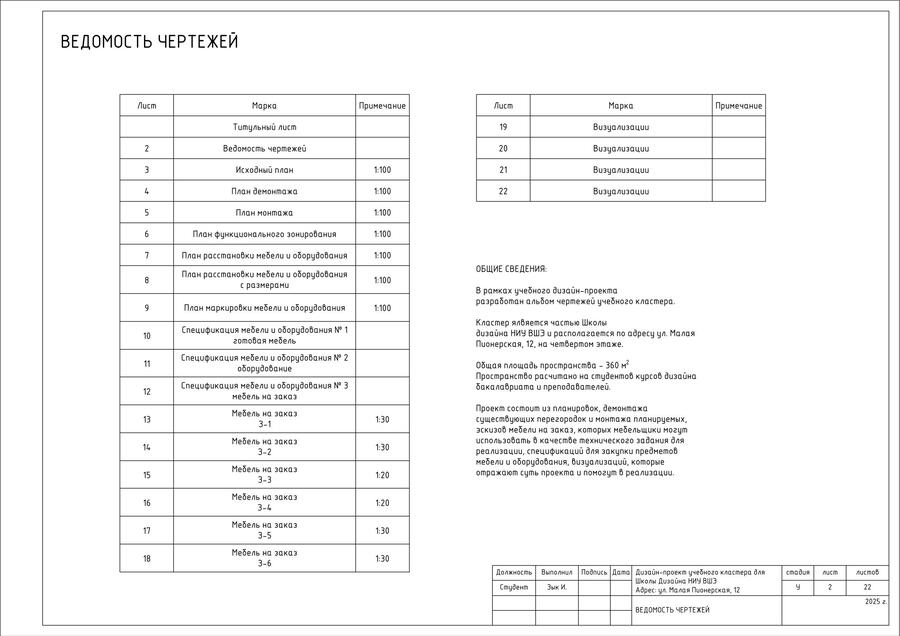

Ведомость показывает объем проекта и основную информацию о листах
Так выглядел кластер до начала проектной работы

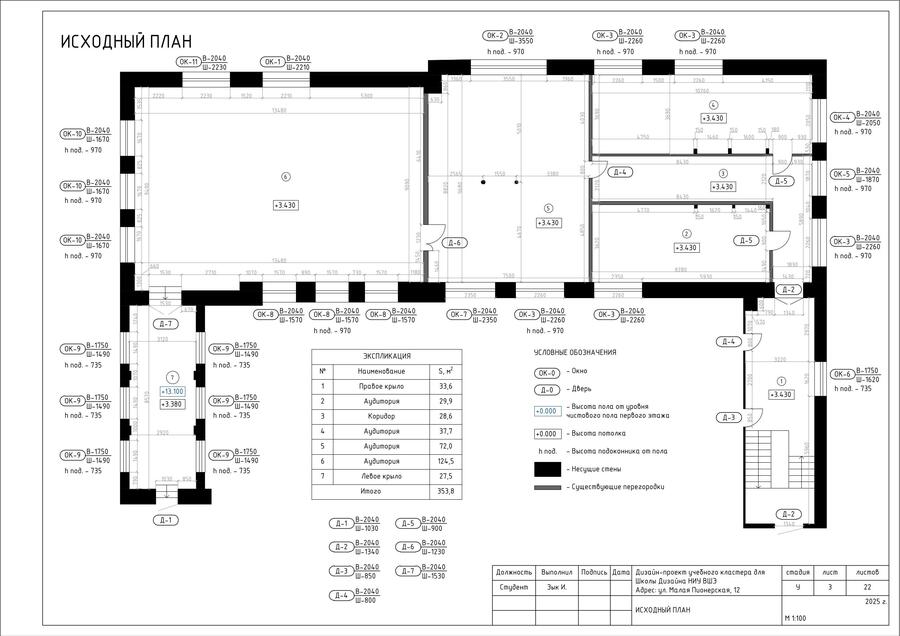

Исходный план
Чтобы создать пространство, которое я задумала, нужно снести существующие перегородки и возвести новые

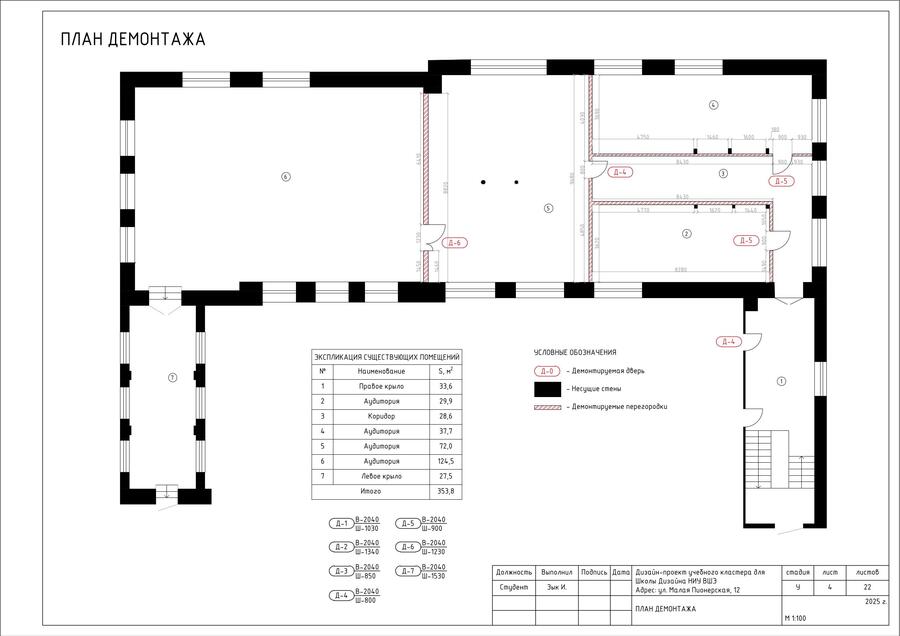

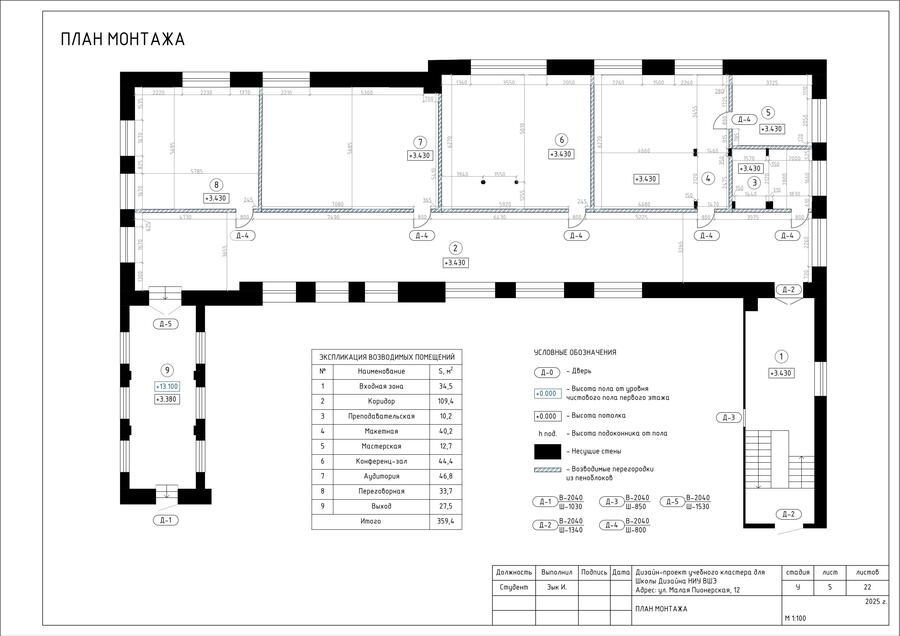

План демонтажа и монтажа
Чтобы было легче составлять планировочное решение, нужно сначала определить функциональные зоны объекта
Функциональное зонирование

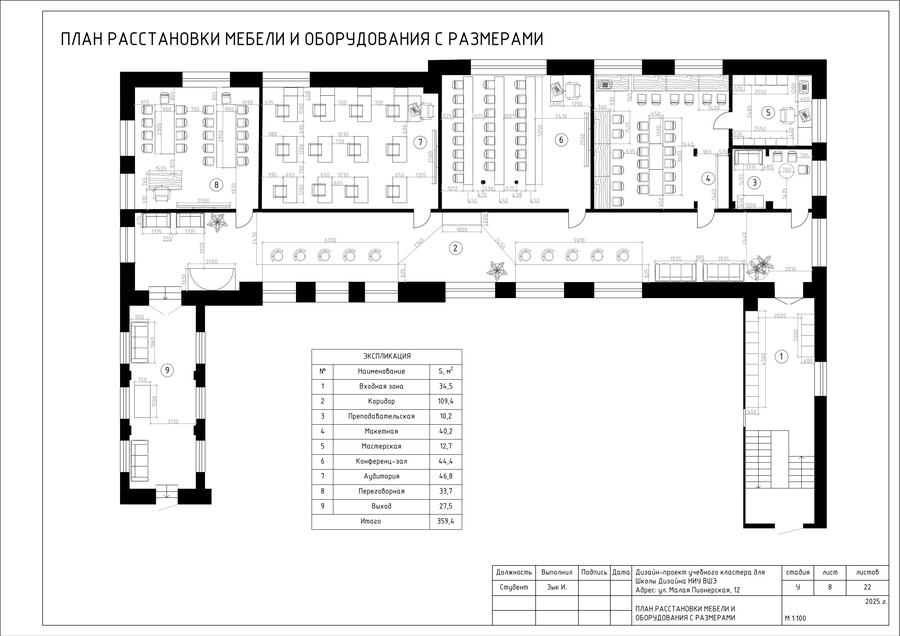

Готовая планировка будущего объекта, с необходимыми размерами

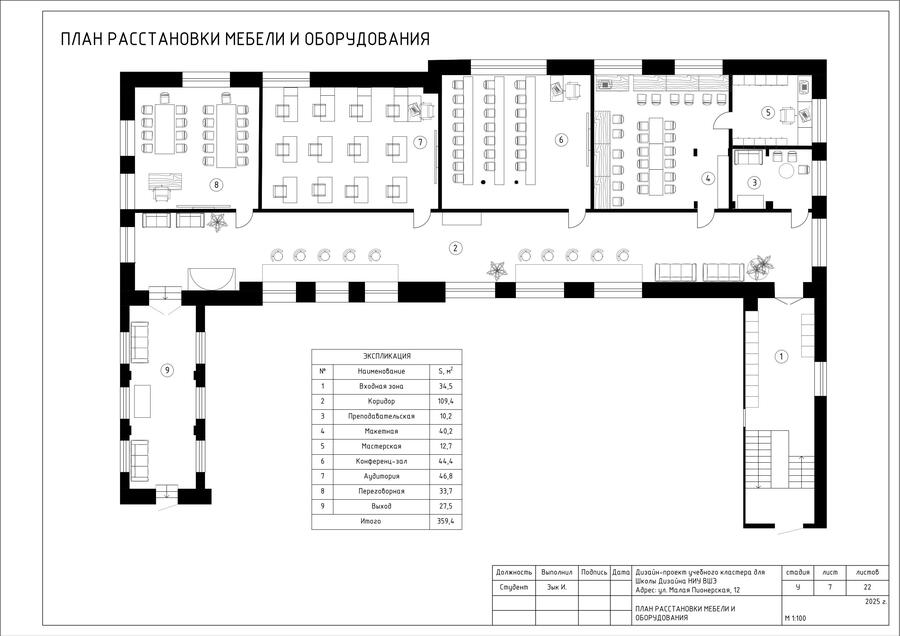

Планировочное решение с размерами
Цветовая гамма кластера: глубокий синий цвет (фирменный стиль НИУ ВШЭ), терракотовый в качестве акцентного и бежевый — основной, нейтральный цвет
Переговорная
Преподавательская

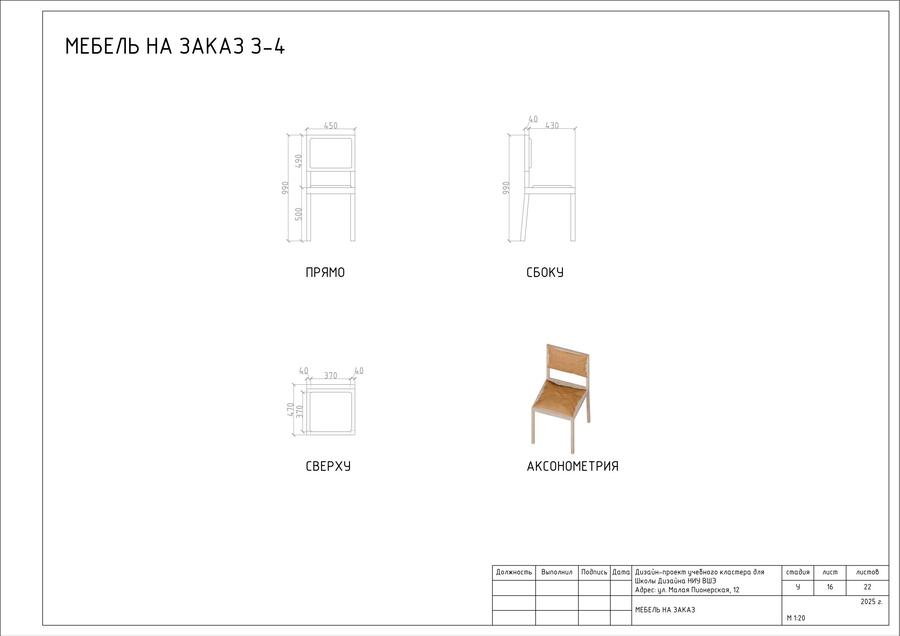

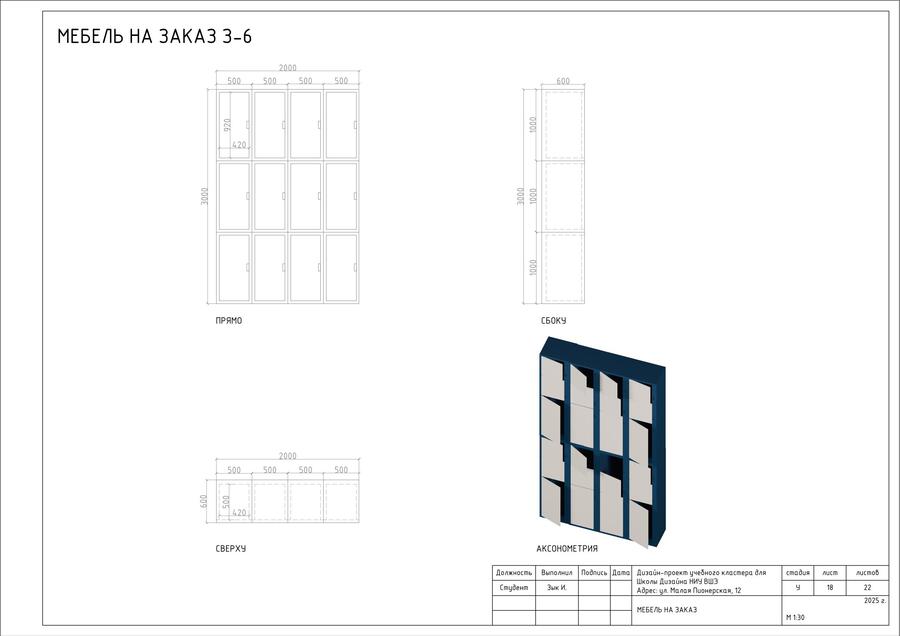

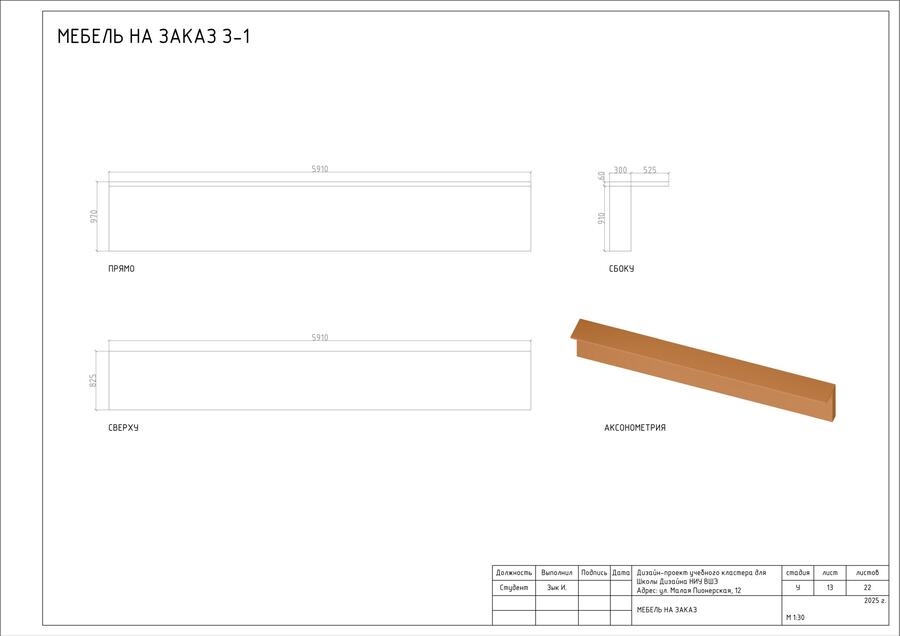

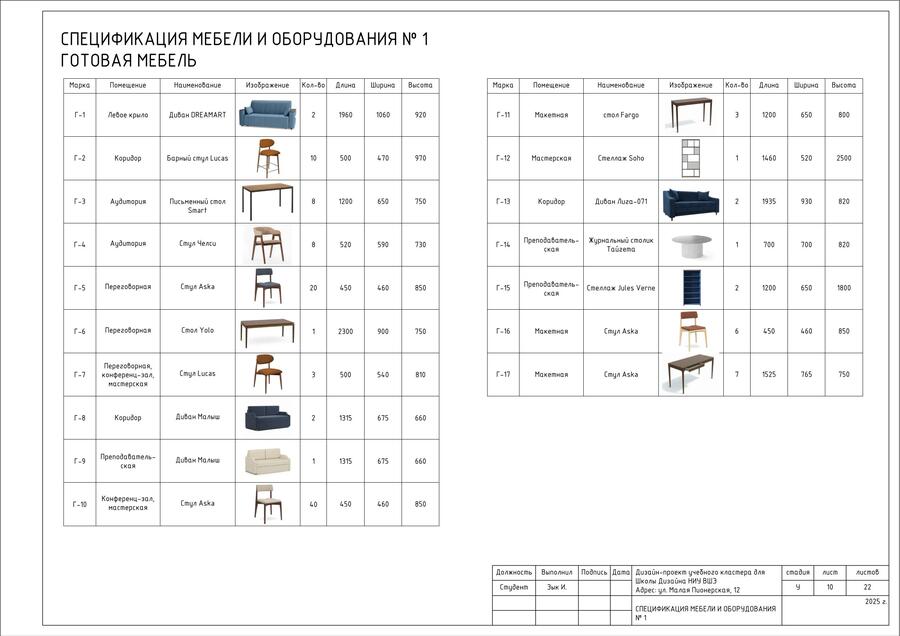

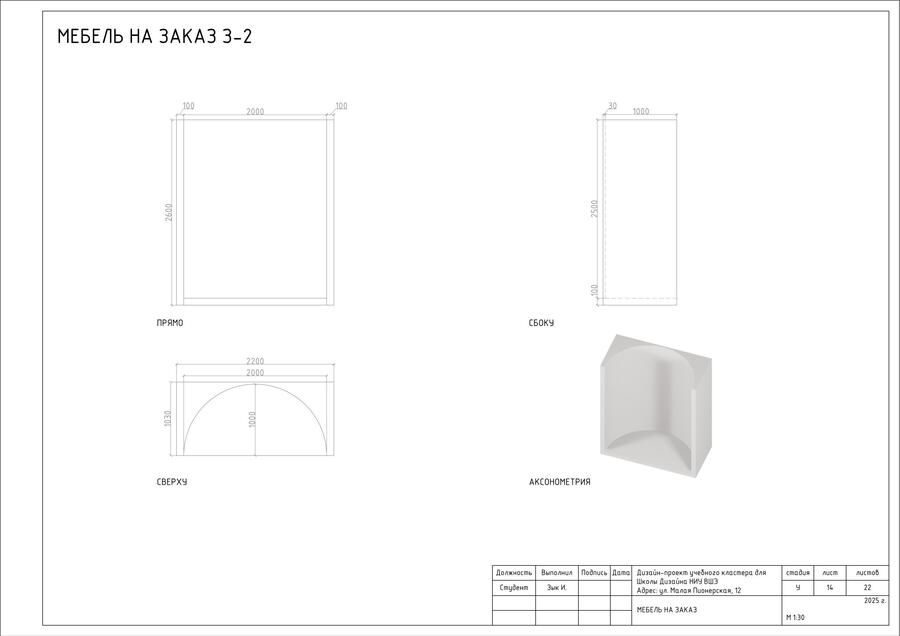

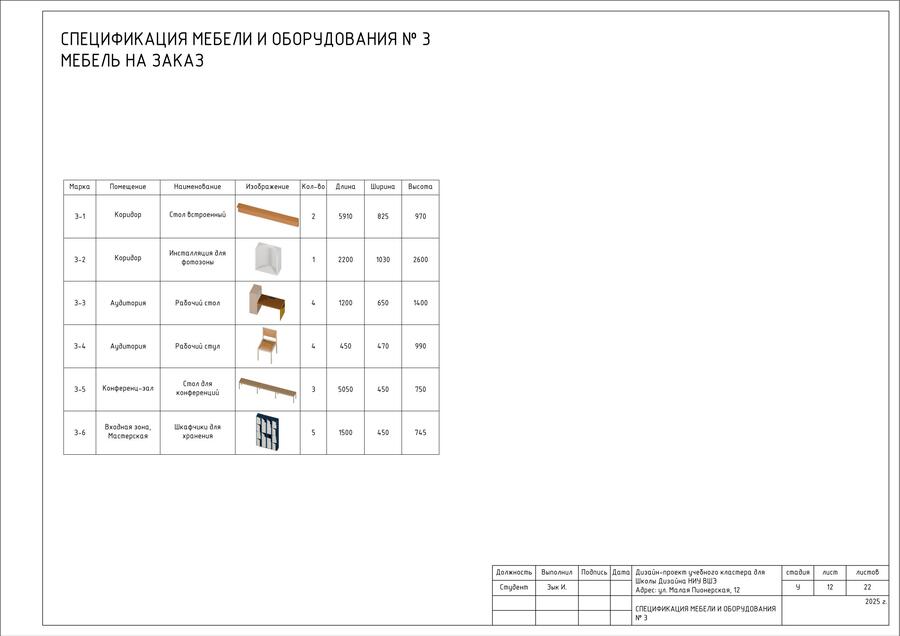

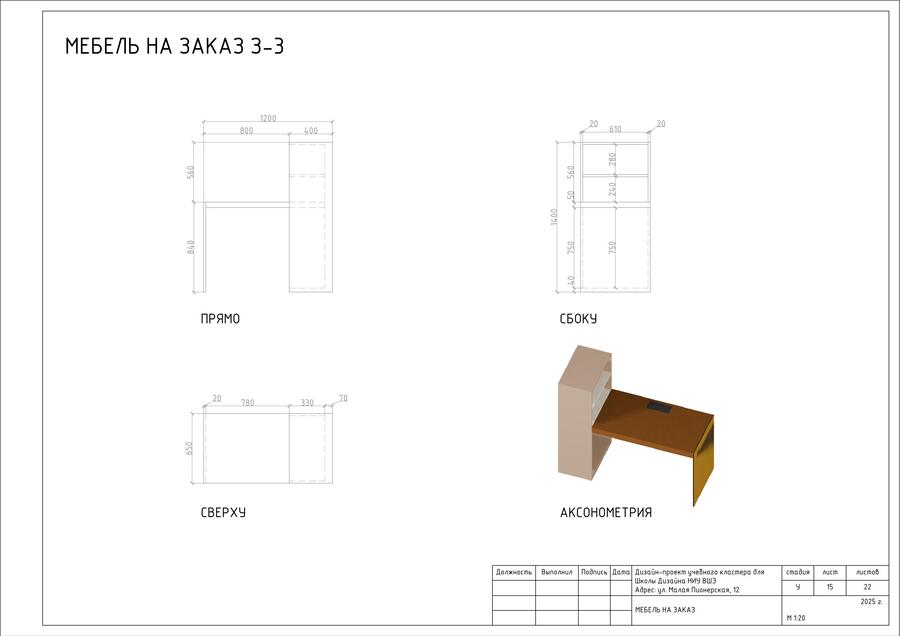

Для объекта нужно закупить готовую мебель и оборудование, а также необходимо разработать мебель на заказ. Все это учтено в спецификациях и чертежах индивидуальной мебели

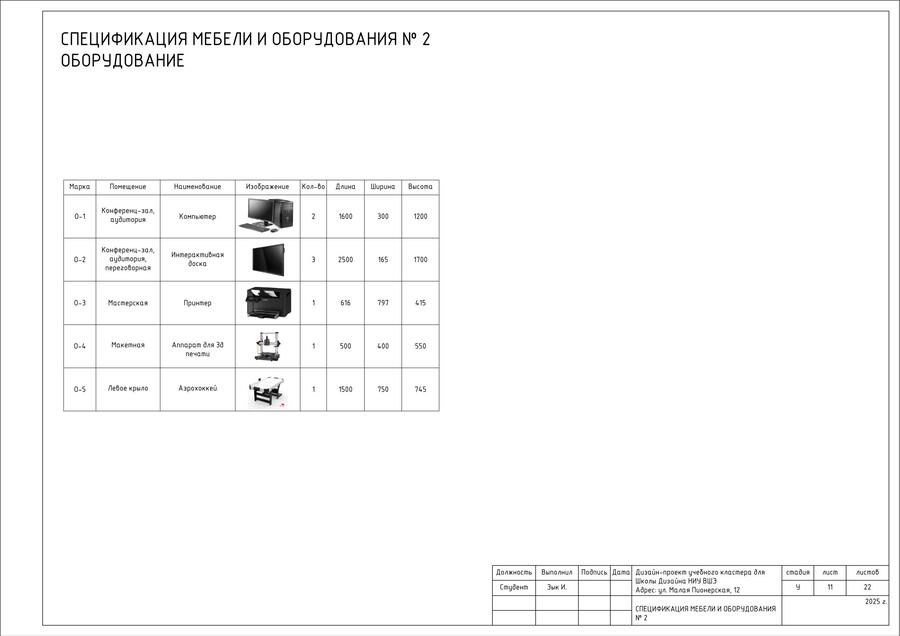

Маркировка и спецификации
На визуализациях можно увидеть учтенное в спецификациях оборудование, а также мебель: из магазинов и заказную
Конференц-зал
Коридор
Макетная
Таким образом, по данному альбому чертежей можно будет реализовать проект, зная точные размеры и расположение кабинетов и новых объектов, а также количество готовой и заказной мебели, и оборудования.
