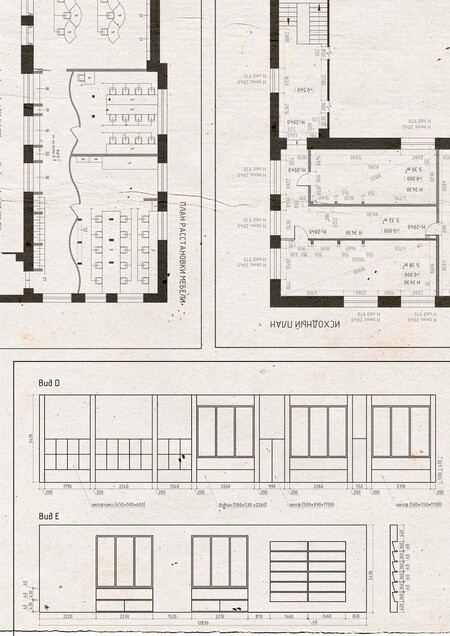

Работа представляет из себя альбом чертежей по проекту учебного кластера, выполненных в программе AutoCad

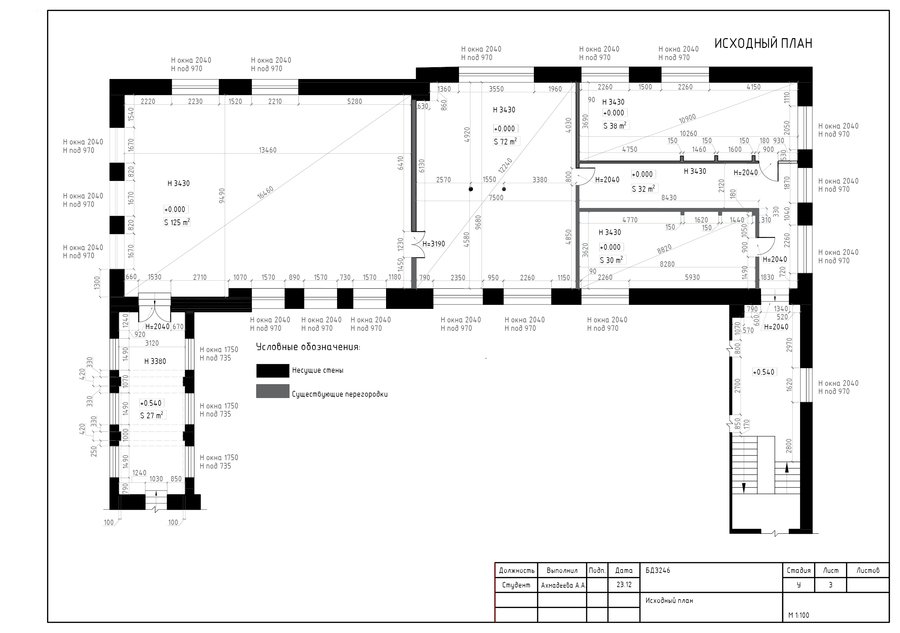

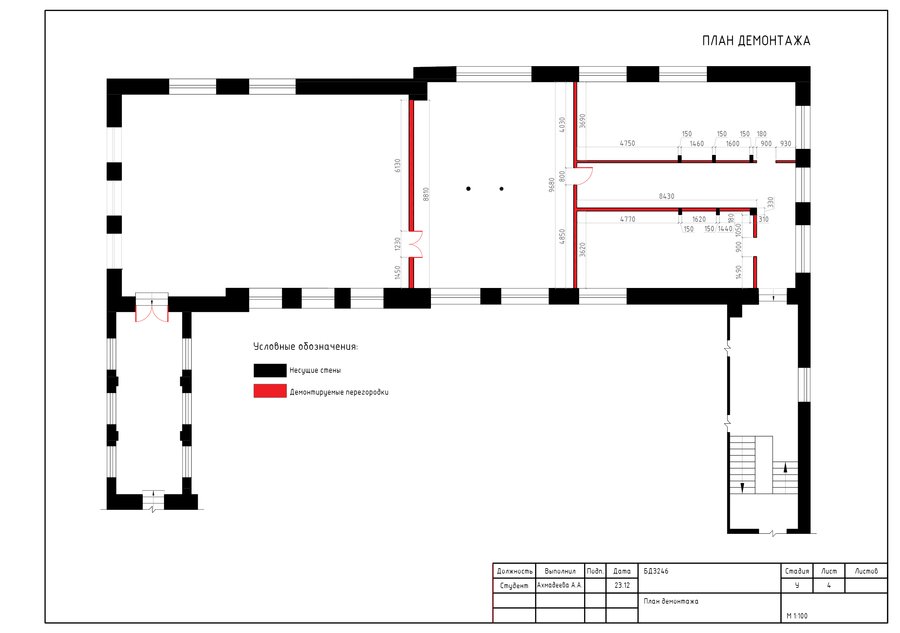

исходный план, план демонтажа

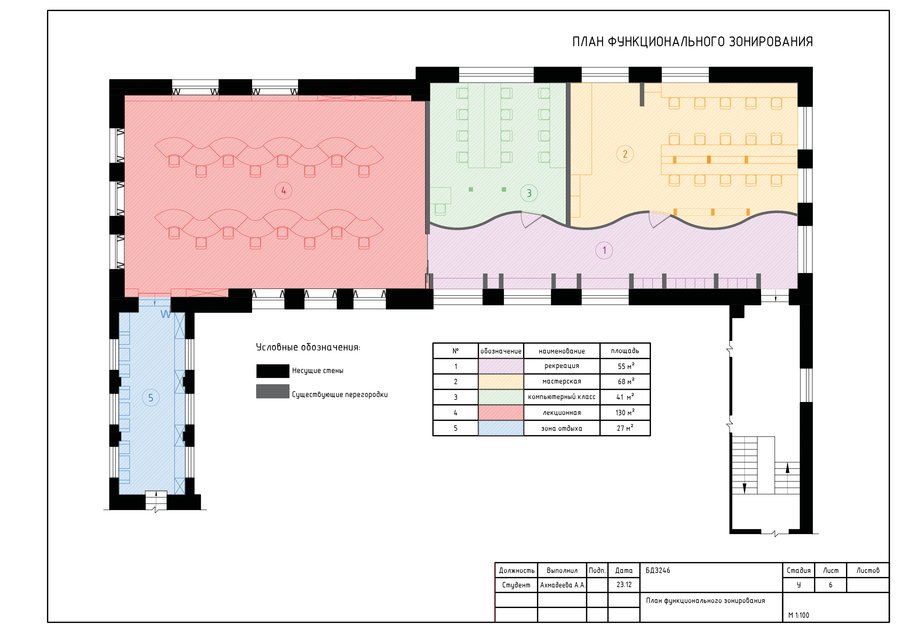

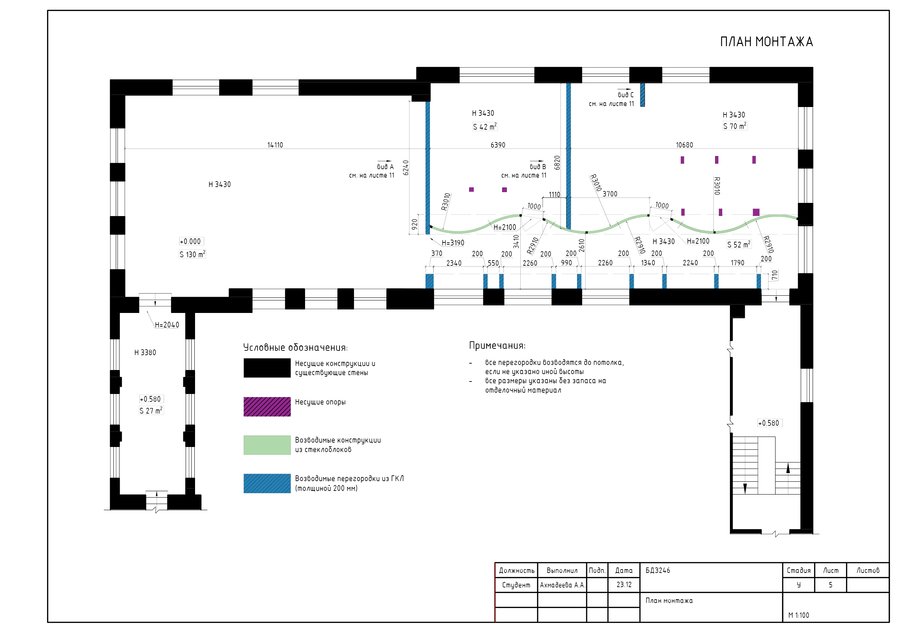

план монтажа, план функционального зонирования
Альбом отражает исходную информацию, сведения о демонтируемых конструкциях, планировочные и конструктивные решения проекта, функциональную организацию пространства

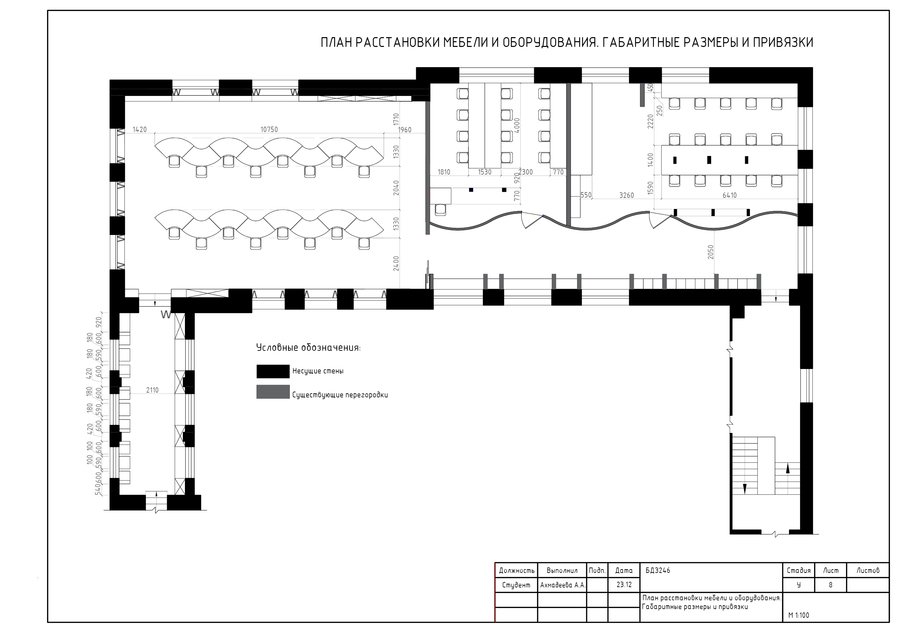

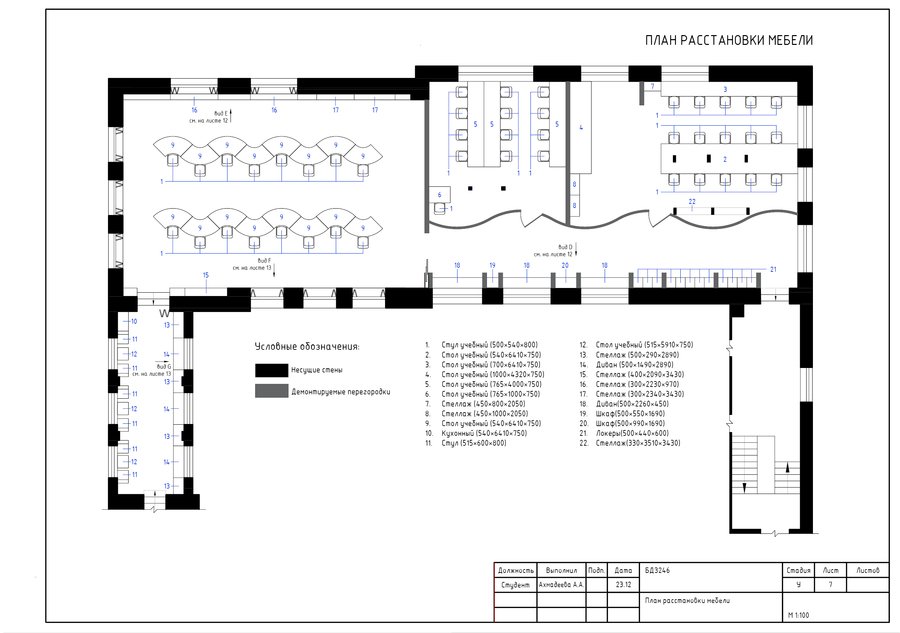

план расстановки мебели и габаритные размеры с привязками

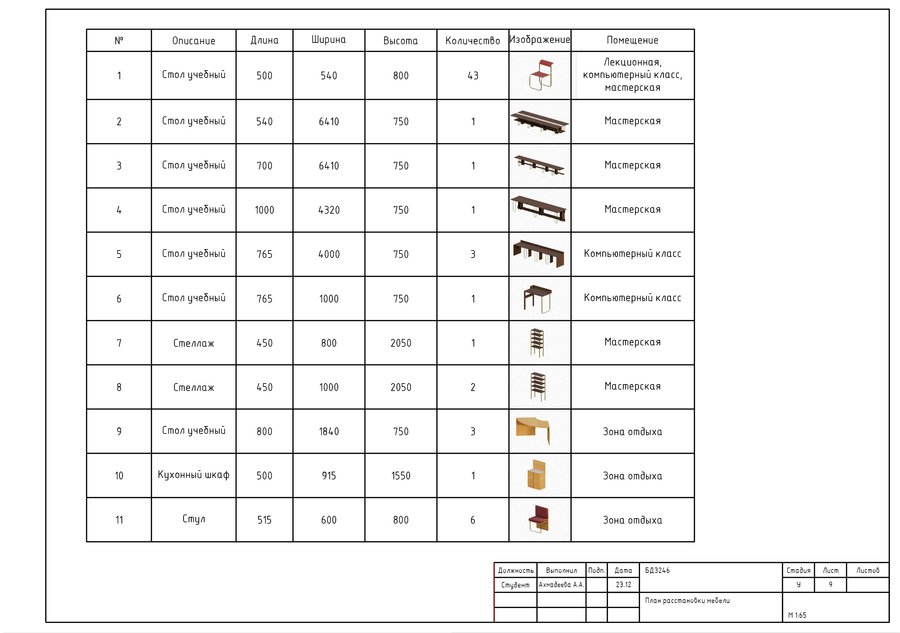

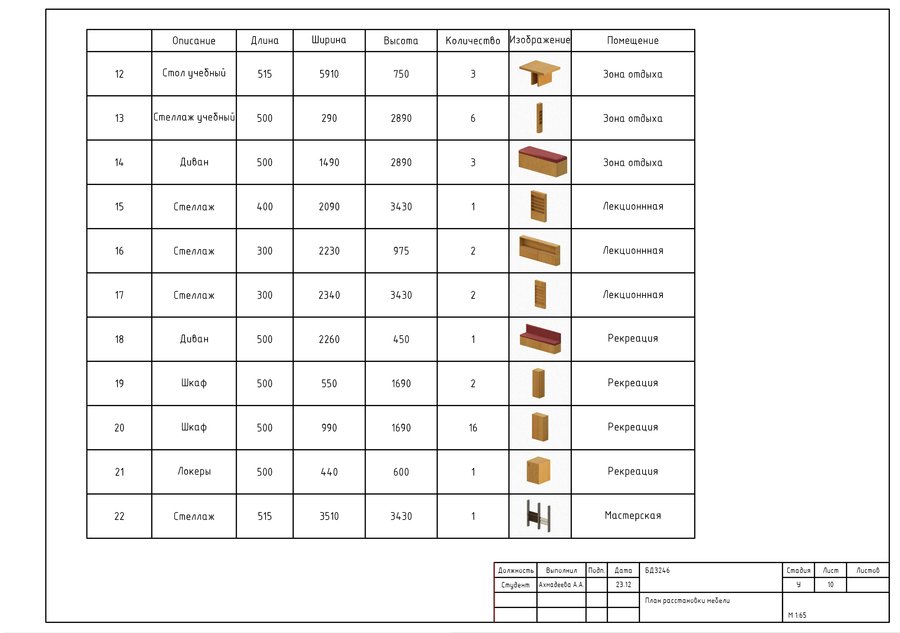

спецификация мебели
Виды. Проекции. Разрезы

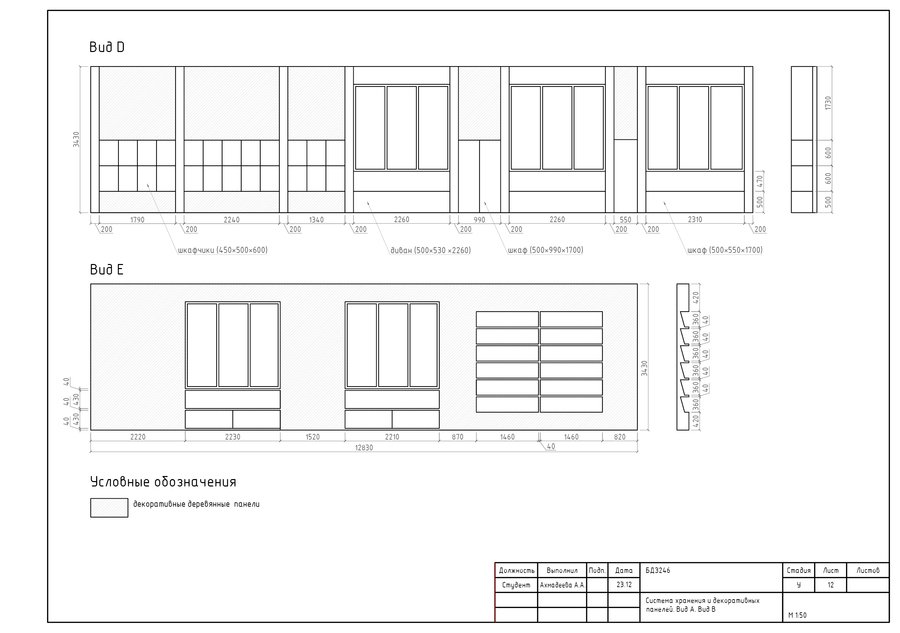

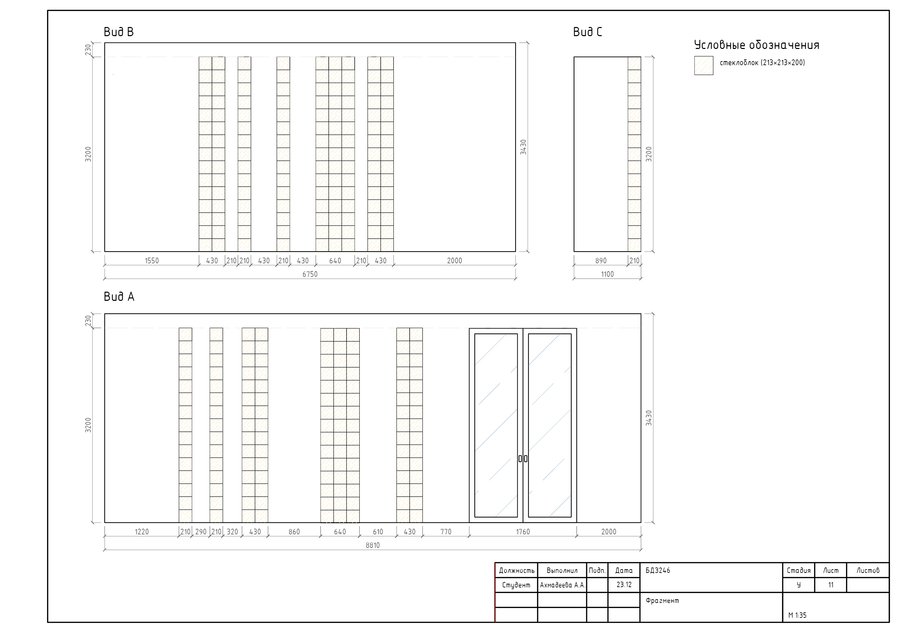

вид на перегородки, система хранения и декоративных панелей

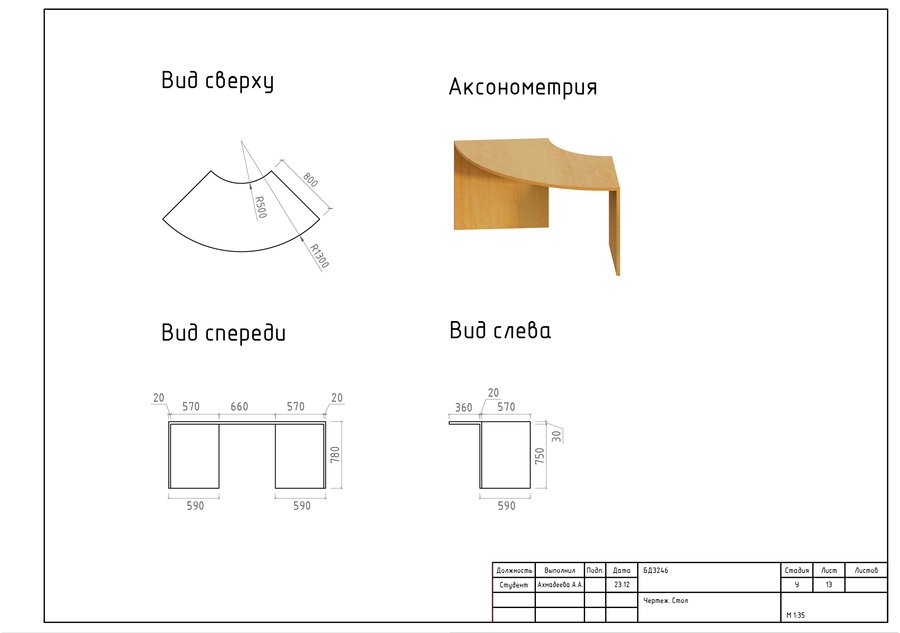

чертеж стола
