Набор для гноминга: 3D объекты
ГНОМИНГ — это современное проклятье. Дом секретно заставляют вещами в виде гномов, наполненных чем-то неприятно пахнущим.
промо материал линейки
Мой проект представляет из себя коллекцию профессионального гномера, без которой террорезировать соседей не так уж интересно.
Набор включает: три гнома разной формы и вида, гномья шляпа и съемная борода.

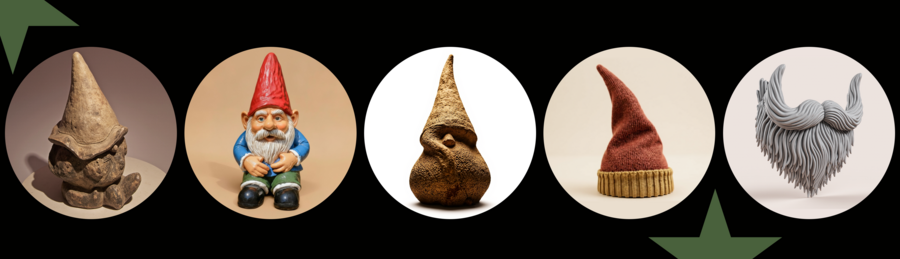

krea.ai / итоговые концепты
Разработка линейки: первые генерации и поиск концепции

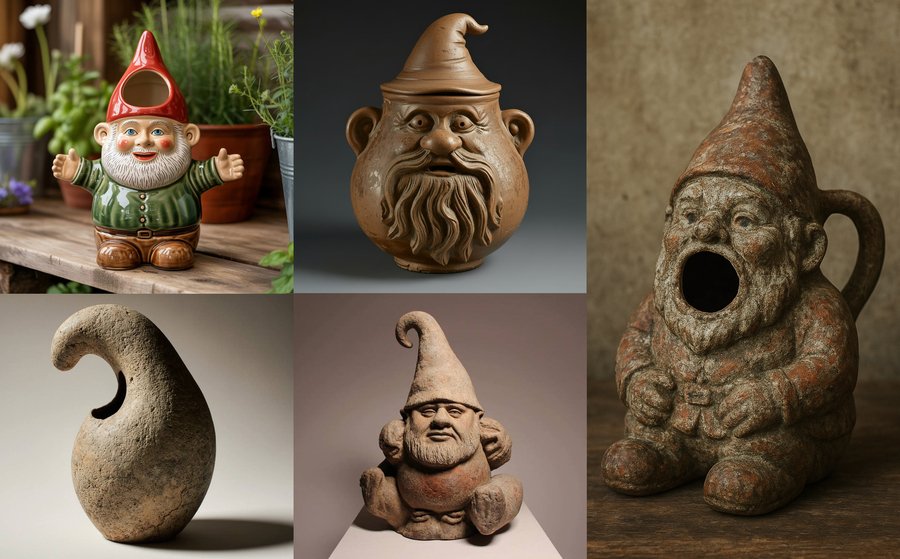

krea.ai / неудачные первые пробы
Как только я поняла, что хочу увидеть линейку объектов для гноминга в своем проекте, я оправилась создавать первые попытки в leonardo.ai, krea.ai и chatGPT. Мои запросы ИИ-инструменту были общие и довольно простые: «a vessel in the shape of a gnome’s head»; «old vessel in the shape of a gnome with a lid»; «photo of an Old abstract vessel in the shape of a gnome»; «фото старого сосуда в виде гнома с дыркой на месте рта».
Через эти запросы в нейросеть и родились первые предмета итоговой линейки.
ГНОМ 1
промо материал
Первый гном представляет из себя «застаренную» вазу, отсылающую своим визуальным решением к самому проклятому концепту гноминга, ужасающему, но в то же время чудному.
Увидев такого гнома у себя в саду, человек не сможет определить как давно он тут находится… как давно началась атака.
krea.ai / запрос «a vessel in the shape of a gnome»
3D модель до подготовки к печати / 3d.hunyuan.tencent / запрос с использованием фото из krea.ai в качестве референса
объект после подготовки к печати / модель из 3d.hunyuan.tencent обработана сервисом formware.co до состояния, подходящего к печати
ИНСТРУКЦИЯ ДЛЯ ПЕЧАТИ (по версии ChatGPT)
ТЕХНИЧЕСКОЕ ЗАДАНИЕ Объект: Сосуд (ваза) в виде гнома Назначение: декоративный арт-объект / интерьерный сосуд Исходные данные: имеется готовая 3D-модель, фотодокументация и референсы текстур
1. Габариты и конструкция Рекомендуемые размеры (финальный объект): Общая высота (с шапкой): 180–220 мм Высота корпуса без шапки: 120–140 мм Диаметр корпуса (макс.): 100–120 мм Толщина стенок: корпус: 3–4 мм шапка (крышка): 3 мм Конструкция: Внутренняя полость корпуса — единая, без внутренних поддержек. Дренажные отверстия не требуются.
2. Требования к 3D-модели Формат: STL / OBJ Модель должна быть: замкнутой (watertight) без самопересечений с корректными нормалями Внутренняя поверхность корпуса должна быть: гладкой
3. Технология печати (рекомендуемая) Основной вариант (предпочтительный): SLA / MSLA (фотополимерная печать) — обеспечивает высокую детализацию и «керамическое» ощущение формы. Высота слоя: 0,05 мм Поддержки: только с внешней стороны внутреннюю полость не засорять Ориентация: корпус — под небольшим углом (10–15°) Допустимая альтернатива: FDM (PLA / PLA+ / PETG) — только при последующей ручной доработке. Слой: 0,16–0,2 мм Заполнение: 10–15% (Gyroid или Cubic) Обязательная последующая шпаклёвка
4. Материалы Материал печати: Для SLA: фотополимерная смола matte / ceramic-like / ABS-like Для FDM: PLA+ или PETG нейтрального цвета (серый / бежевый) Дополнительные материалы (постобработка): Грунт акриловый (матовый) Акриловые краски: наружная — минеральные, землистые оттенки Матовый лак
5. Постобработка (обязательная часть ТЗ) Шлифовка (эффект «старины»): Шлифовать неравномерно, вручную Зоны акцента: выступающие части (нос, борода, складки) Зерно: сначала P180–240 затем выборочно P320 Допускаются: микросколы неровности «сбитые» грани Запрещено: доводить поверхность до идеальной гладко
запрос в ChatGPT: «У тебя есть такой сосуд для гноминга (также имеется 3D модель к нему и на втором фото приложены референсы по текстурам) составь ТЗ для производства 3D печати такого объекта. В ТЗ должны быть описаны размеры, технология печати и материалы. Я хочу, чтобы итоговый объект после печати неаккуратно шлифовался для создания эффекта „старины“».
К запросу также были приложены фото из krea.ai и рефборд с текстурами в качестве визуальной опоры.
ГНОМ 2
промо материал
Второй гном является более абстрактным. Цель такого объекта — заставить человека задуматься о типичном представлении мифического существа.
В какой момент заканчивается простая форма и начинается гном? Жертва гноминга сомневается, гномят ли его вообще.
krea.ai / запрос «a vessel in the shape of an abstract gnome»
3D модель до подготовки к печати / 3d.hunyuan.tencent / запрос с использованием фото из krea.ai в качестве референса
объект после подготовки к печати / модель из 3d.hunyuan.tencent обработана сервисом formware.co до состояния, подходящего к печати
ИНСТРУКЦИЯ ДЛЯ ПЕЧАТИ (по версии ChatGPT)
Общее описание объекта: Объект — декоративная статуэтка гнома в стилистике «примитив / архаика». Характерные особенности по фото: Вытянутый высокий колпак, плавно сужающийся кверху Обобщённая форма головы и тела (почти монолит) Минимально проработанное лицо: маленький выступающий нос глаза скрыты под линией колпака Отсутствие рук, ног и вторичных деталей Поверхность неровная, пористая, имитирующая камень / обожжённую глину
1. Габариты (рекомендуемые) Основной размер (базовая версия): Высота: 140–160 мм Ширина (макс., по «животу»): 75–85 мм Глубина: 70–80 мм Допуски: ±2 мм по всем габаритам допустимы Пропорции важнее абсолютных размеров (вытянутость силуэта обязательна) Основание: Плоское, устойчивое Минимальный диаметр основания — не менее 60 мм
2. 3D-модель (требования) Формат файла: STL / OBJ Модель должна быть: цельной (монолит, без сборки) без тонких выступающих элементов Минимальная толщина стенок: при полой печати — не менее 2,5–3 мм Внутреннее заполнение: допускается полая модель с дренажным отверстием снизу (Ø 6–8 мм)
3. Технология 3D-печати (рекомендации) Приоритетный вариант: SLA / DLP (фотополимерная печать) Преимущества: высокая детализация фактуры хорошо передаёт пористую «каменную» поверхность минимальные слои Параметры: Высота слоя: 0,05–0,1 мм Поддержки: обязательны располагать преимущественно сзади и снизу Следы поддержек допускаются (не требуется идеальная чистота) Альтернатива: FDM-печать (PLA / PLA stone) Только если требуется более грубый, «артефактный» вид. Параметры: Слой: 0,2–0,28 мм Заполнение: 10–15% Допускается видимая слоистость как часть эстетики
4. Материалы Основной (рекомендуемый): Фотополимерная смола (матовая / техническая) цвет: серый / бежевый / нейтральный без глянца Альтернативы: PLA Stone / PLA с минеральным наполнителем PLA + последующая текстурная обработка
5. Постобработка (обязательная часть концепции) Неаккуратная ручная шлифовка зерно: P120–P240 (местами) цель: создать эффект изношенности, «старого предмета» Допускаются: микросколы неровности асимметрия поверхности Финальная поверхность: матовая шероховатая без лака (или с ультраматовым фиксатором)
6. Цвет и внешний вид Базовый цвет материала сохраняется Допустима лёгкая патина: сухая кисть пигмент (охра, тёплый серо-коричневый) Объект должен выглядеть как: «найденный артефакт / садовая фигура / древний гном»
запрос в ChatGPT: «У тебя есть такая статуэтка гнома составь ТЗ его производства для 3D печати. В ТЗ опиши размеры, технологию и материалы (опирайся на фото-референс)».
К запросу также были приложены фото из krea.ai и рефборд с текстурами в качестве визуальной опоры.
ГНОМ 3
промо материал
Третий гном является самым классическим из представленных. Его внешний вид не вызывает ужаса, шока или отвращения.
Он обычный садовый гном. Тем не менее на первый взгляд.
krea.ai / запрос «a vessel in the shape of a classic garden gnome»
3D модель до подготовки к печати / 3d.hunyuan.tencent / запрос с использованием фото из krea.ai в качестве референса
объект после подготовки к печати / модель из 3d.hunyuan.tencent обработана сервисом formware.co до состояния, подходящего к печати
ИНСТРУКЦИЯ ДЛЯ ПЕЧАТИ (по версии ChatGPT)
Общее описание объекта: Объект — декоративная статуэтка садового гнома в классической европейской иконографии. Характерные особенности по фото: Сидящая поза, ноги вытянуты вперёд Высокий красный колпак Выраженное лицо с мимикой Детализированная борода, брови, уши Одежда: куртка, штаны, ботинки Руки сложены перед телом Реалистичная, «игрушечная» пластика, без абстракции
1. Габариты (рекомендуемые) Базовый размер (садовая / интерьерная версия): Высота: 180–220 мм Ширина (по коленям): 110–130 мм Глубина: 120–140 мм Пропорции: Голова + колпак ≈ 45–50% общей высоты Сидячая поза должна обеспечивать устойчивость без дополнительной подставки Допуски: ±2–3 мм допустимы Геометрия обуви и таза критична для устойчивости
2. 3D-модель (требования) Формат файла: STL / OBJ Модель цельная или условно составная: допускается разделение на 2–4 части (например: тело / руки / колпак) для удобства печати и покраски Обязательная проработка: черты лица борода (слои, пряди) складки одежды Минимальная толщина элементов: тонкие элементы (борода, уши, пальцы) — не менее 1,5–2 мм Поднутрения допустимы (ориентация под SLA)
3. Технология 3D-печати (рекомендуемая) Основной вариант: SLA / DLP (фотополимерная печать) Преимущества: высокая детализация лица и бороды гладкие переходы форм подходит для покраски Параметры: Высота слоя: 0,05 мм Поддержки: обязательны располагать сзади, под ногами, под бородой Следы поддержек допускаются с последующей зачисткой Не рекомендуется: FDM — только для увеличенных, грубых версий (потеря мимики)
4. Материалы Основной: Фотополимерная смола (Standard / ABS-like) цвет: серый / светлый подходит под грунт и покраску Альтернатива (для улицы): Смола с повышенной ударопрочностью Или последующее литьё в полиуретан по 3D-мастеру
5. Постобработка Обязательные этапы: Удаление поддержек Аккуратная шлифовка: P240–P400 особое внимание лицу и рукам Грунтовка под покраску (матовая) Недопустимо: «Съедать» мелкие детали бороды Сглаживать мимику
6. Покраска и внешний вид Покраска обязательна, ориентир — фото-референс: Колпак — красный (матовый / полуматовый) Куртка — синий Штаны — зелёные Ботинки — чёрные Кожа — телесный тёплый тон Борода и брови — светло-серые / белые Техника: Акриловая покраска Возможна лёгкая теневая тонировка Без намеренной «грязи» или состаривания (в отличие от абстрактного гнома)
запрос в ChatGPT (продолжение диалога по примеру прошлой генераци): «Следуя тем же инструкциям, напиши ТЗ теперь к этому объекту.
У тебя есть такая статуэтка гнома составь ТЗ его производства для 3D печати. В ТЗ опиши размеры, технологию и материалы (опирайся на фото-референс)».
К запросу также были приложены фото из krea.ai и рефборд с текстурами в качестве визуальной опоры.
Но какой гномер остановится на простых гномах? Борода и колпак — по ним сразу становится, кто перед вами.
промо материал
ГНОМЬЯ ШЛЯПА
Террор набирает новые обороты. Можно либо надеть такой головной убор для полного погруженя в экспириенс, либо оставить улику соседу.
krea.ai / запрос «a classic yet old-fashioned gnome hat»
3D модель до подготовки к печати / 3d.hunyuan.tencent / запрос с использованием фото из krea.ai в качестве референса
объект после подготовки к печати / модель из 3d.hunyuan.tencent обработана сервисом formware.co до состояния, подходящего к печати
ИНСТРУКЦИЯ ДЛЯ ПЕЧАТИ (по версии ChatGPT)
Общее описание объекта: Объект — отдельный гномий колпак (самостоятельный декоративный объект или модуль). Характерные особенности по фото: Вытянутая, асимметричная форма с мягким изгибом Колпак слегка «завален» в сторону Выраженная текстура ткани (вязка / грубый текстиль) Широкая манжета-отворот по нижнему краю Отсутствие лица и головы — объект автономный Образ: уютный, тактильный, «ручной», не мультяшный Колпак воспринимается как: либо артефакт / фрагмент, либо отдельная скульптурная форма, либо аксессуар для гнома (совместимый модуль).
1. Габариты (рекомендуемые) Базовая версия: Высота: 120–150 мм Диаметр основания (по манжете): 80–95 мм Толщина манжеты: 15–20 мм Пропорции: Высота колпака ≈ 1,4–1,6 диаметра основания Верх должен быть тоньше, но не острый (скругление обязательно) Допуски: ±2 мм допустимы Асимметрия формы — норма и желаемый эффект
2. 3D-модель (требования) Формат: STL / OBJ Модель: цельная без тонких, хрупких краёв Минимальная толщина стенок: 2,5–3 мм Основание: плоское допускается внутренняя выборка для облегчения веса Текстура: Обязательна рельефная текстура ткани: имитация вязки / плотного текстиля без идеальной регулярности Манжета — отдельный рельефный пояс с вертикальным ритмом
3. Технология 3D-печати Рекомендуемый вариант: SLA / DLP (фотополимерная печать) Преимущества: хорошо передаёт текстильный рельеф плавные складки и деформации аккуратная манжета Параметры: Высота слоя: 0,05–0,1 мм Поддержки: преимущественно внутри допустимы следы (скрыты фактурой) Альтернатива: FDM-печать (PLA / PLA Fabric / PLA Matte) Слой: 0,2–0,28 мм Лёгкая слоистость может усиливать эффект ткани
4. Материалы Основной: Фотополимерная смола (матовая) цвет: нейтральный (серый / бежевый) Альтернативы: PLA с матовой поверхностью PLA с наполнителем (stone / wood) — при необходимости «тёплого» ощущения
5. Постобработка Минимальная, бережная Удаление поддержек Лёгкая ручная шлифовка: только по краю основания не сглаживать текстуру ткани Допустимы: микронеровности ощущение «мягкой деформации»
6. Цвет и финиш Ориентир по фото: Основной цвет колпака — терракотово-красный / кирпичный Манжета — охристо-бежевый / песочный Рекомендации: Матовая покраска Акрил / пигменты Возможна сухая кисть для подчёркивания текстуры Без глянца и лака (или ультраматовый фиксатор)
запрос в ChatGPT (продолжение диалога по примеру прошлой генераци): «Теперь у тебя есть такой гномий колпак. По примеру прошлых генераций напиши еще одно ТЗ.
Составь ТЗ его производства для 3D печати. В ТЗ опиши размеры, технологию и материалы (опирайся на фото-референс)».
К запросу также были приложены фото из krea.ai и рефборд с текстурами в качестве визуальной опоры.
СЪЕМНАЯ ГНОМЬЯ БОРОДА
Чтобы свое истиное обличие было легче прятать от нормальных людей, гномеру предлагается съемная борода.
Никто не догадается, что она ненастоящая.
krea.ai / запрос «props removable gray beard to print on a 3D printer»
3D модель до подготовки к печати / 3d.hunyuan.tencent / запрос с использованием фото из krea.ai в качестве референса
объект после подготовки к печати / модель из 3d.hunyuan.tencent обработана сервисом formware.co до состояния, подходящего к печати
ИНСТРУКЦИЯ ДЛЯ ПЕЧАТИ (по версии ChatGPT)
Общий визуальный и художественный стиль: Форма: объёмная борода с выраженной текстурой прядей Стиль: стилизованный, фэнтезийный, «гномий» Структура: Верхняя часть — густые усы, симметричные, загнутые вверх Нижняя часть — длинная каплевидная борода с плавно ниспадающими прядями Поверхность: органические волнообразные «жгуты», напоминающие скрученные пряди волос Симметрия: по вертикальной оси
1. Габаритные размеры (рекомендуемые) Размеры могут масштабироваться ±10–20% под конкретного пользователя Общая высота: 180–200 мм Максимальная ширина (по усам): 150–160 мм Глубина (от лица наружу): 45–60 мм Толщина стенок (если полая): 2,5–3,0 мм Детализация элементов Толщина отдельных «прядей»: 4–8 мм Минимальный радиус скруглений: ≥1 мм (для надёжной печати)
2. Конструкция Тип: монолитная деталь или сборная (усы + борода, опционально) Задняя сторона: слегка вогнутая, повторяющая форму лица без острых краёв Крепление (один или комбинация вариантов): Отверстия Ø3–4 мм под резинку/шнур Плоские зоны под приклейку магнитов Площадка под двухсторонний театральный скотч Вес готового изделия: до 120–150 г
3. Технология производства Метод FDM 3D-печать (основной вариант) Альтернатива: SLA (если требуется повышенная детализация и гладкость) Ориентация печати Вертикальная или наклонная ориентация: минимизация слоёв на лицевой части усы ориентированы вверх Поддержки: обязательны под усами и крайними прядями тип: легкоудаляемые
4. Материалы Основной рекомендуемый материал TPU (Shore 90A–95A) Причины выбора: гибкость и комфорт при ношении ударопрочность безопасность при контакте с кожей Альтернативы PLA+ для декоративного или стендового использования требует мягкой подкладки при ношении PETG компромисс между жёсткостью и прочностью
5. Параметры печати (для FDM) Высота слоя: 0,2 мм (0,16 мм для повышенной детализации) Заполнение: 10–15% (Gyroid или Cubic) Количество периметров: 3–4 Диаметр сопла: 0,4 мм Температура: TPU: 220–235 °C Стол: 40–60 °C
6. Постобработка Удаление поддержек вручную Лёгкая шлифовка (зерно 400–600) по необходимости Опционально: грунт под покраску окраска акриловыми или резиновыми красками матовый лак
7. Требования к 3D-модели Формат: STL / 3MF Модель должна быть: водонепроницаемой (manifold) без самопересечений Детализация прядей сохранена при масштабе 1:1 Радиусы и нависающие элементы адаптированы под FDM-печать.
запрос в ChatGPT: «Это съемная гномья борода, аксессуар. Составь ТЗ его производства для 3D печати. В ТЗ опиши размеры, технологию и материалы (опирайся на фото-референс)».
К запросу также были приложены фото из krea.ai и рефборд с текстурами в качестве визуальной опоры.
ЧТОБЫ ГНОМИТЬ ПО-МАКСИМУМУ, НАДО ДУМАТЬ КАК ГНОМ, НАДО СТАТЬ ГНОМОМ!
полная линейка промо материалов
Разработка каждого из объектов проходила по одной траектории: 1. генерирую изображение в кrea.ai; 2. по изображению подбираю референсы материалов; 2. направляю фото из krea.ai в 3d.hunyuan.tencent (генерирую 3D модель и сохраняю stl файл); 3. прочищаю 3D модель через formware.co; 4. направляю фото из krea.ai и референсы в chatGPT, генерирую инструкцию к печати
Промо материалы созданы вручную (в figma) из обработанных рендеров объектов.
