Кастомные выключатели
Концепция
В рамках курса я решила разработать серию кастомных выключателей (рамок для них). Серия включает ряд тематических выключателей, выполненных из пластика PETG. Изделия подходят под разные помещения и становятся яркой и необычной деталью комнаты, дополняя интерьер. Эти формы трансформируют утилитарный объект в выразительный элемент интерьера, соединяя функциональность и декоративность. Идеальное решение для детсткой комнаты, а также для всех любителей необычных объектов в интерьере.
эскизы

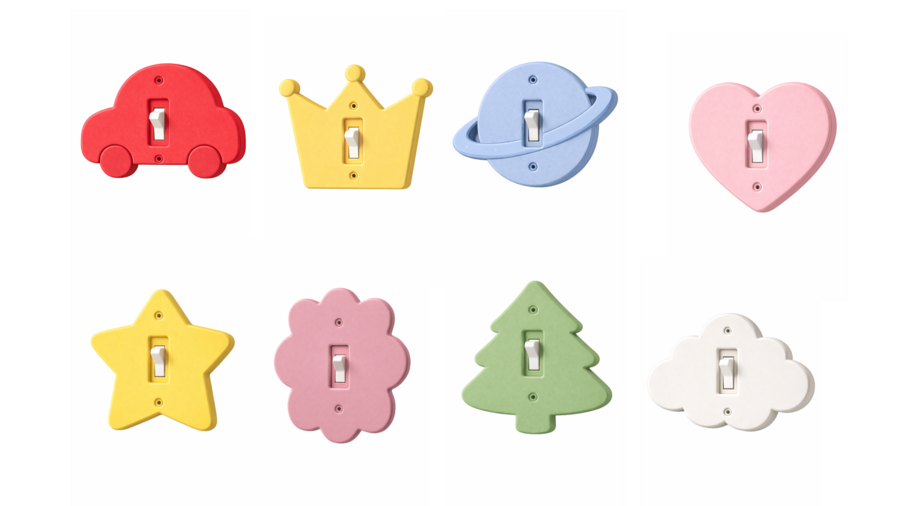

Промо объектов

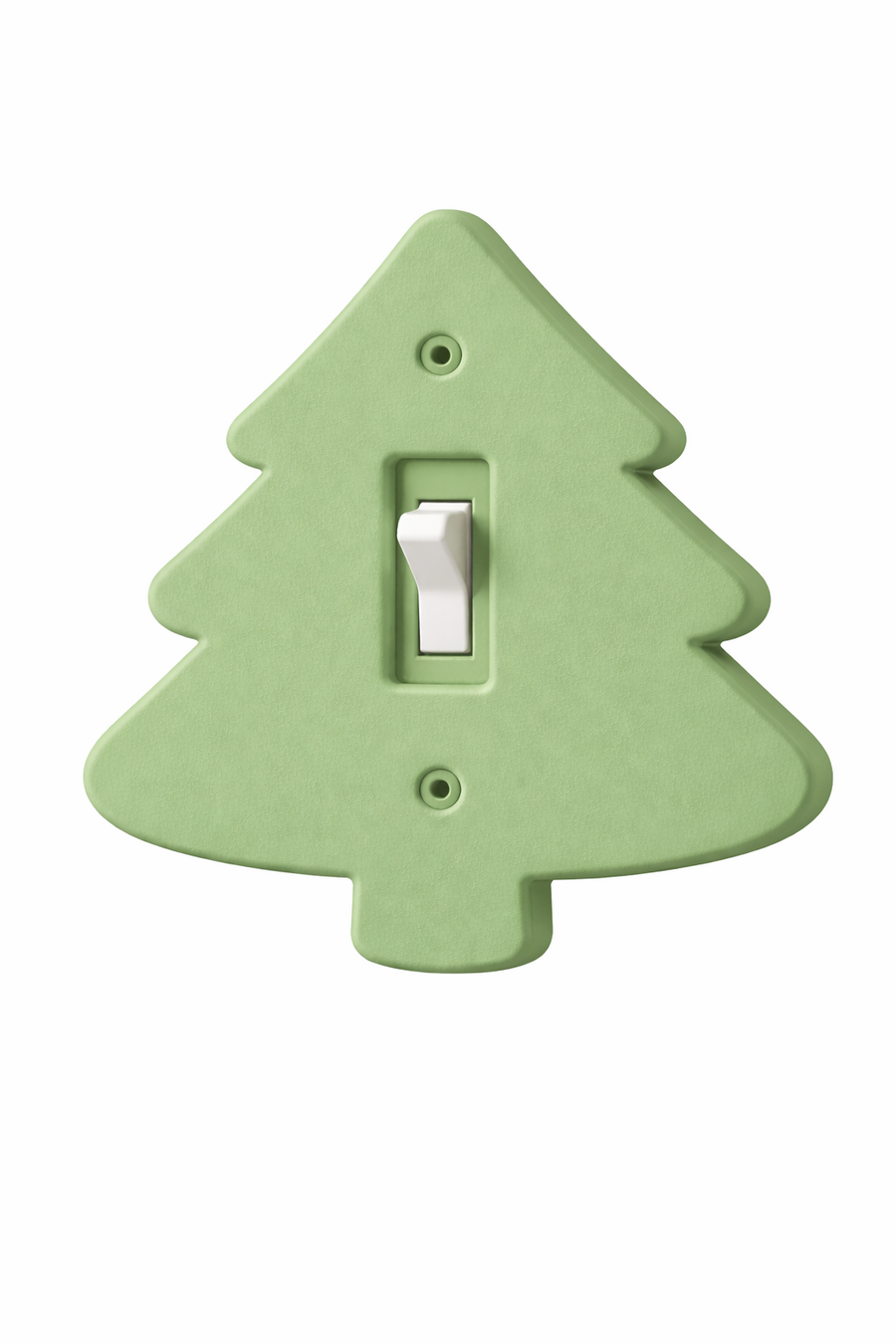

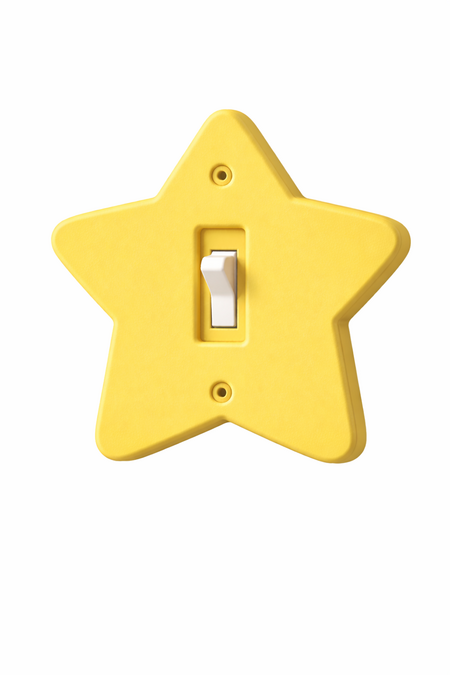

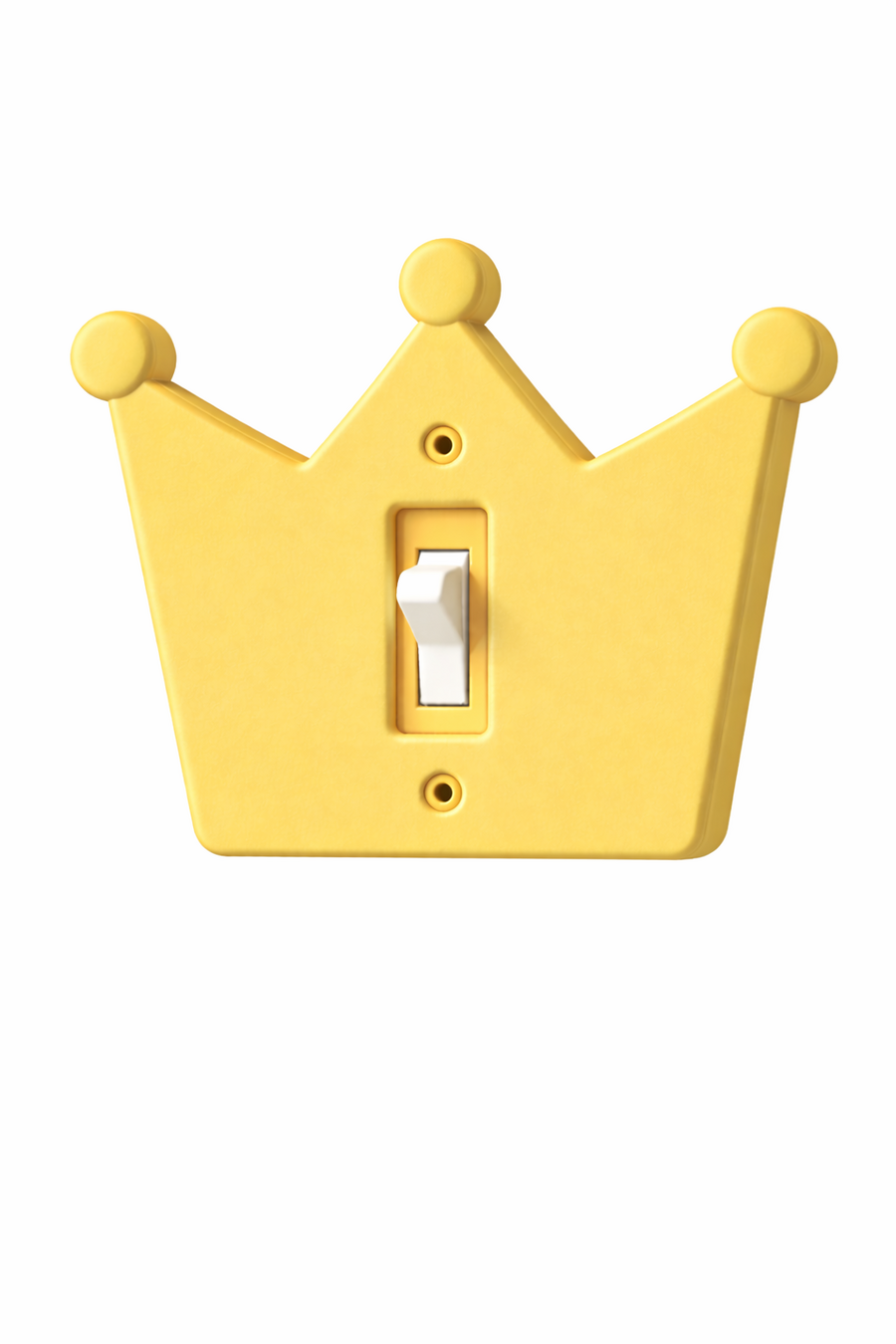

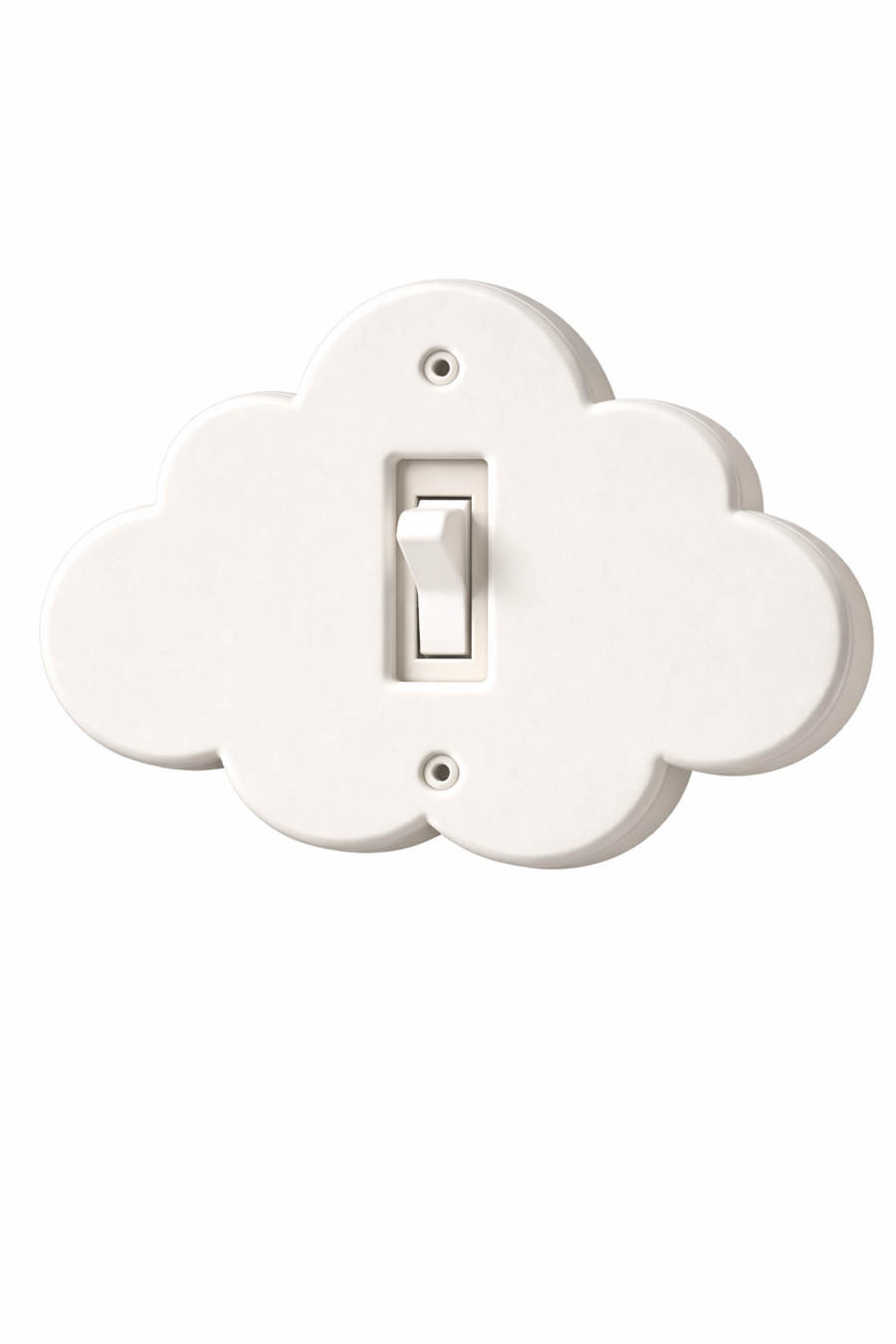

Концепции выключателей
Концепции выключателей

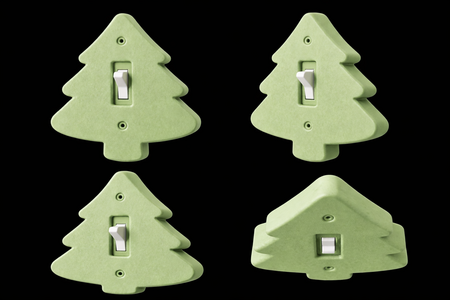

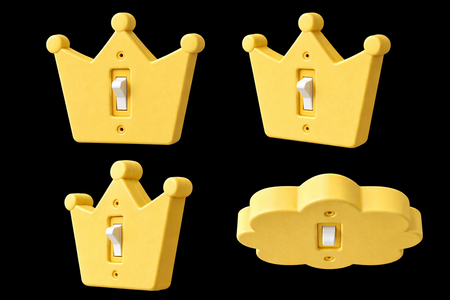

ракурсы моделей
ракурсы моделей

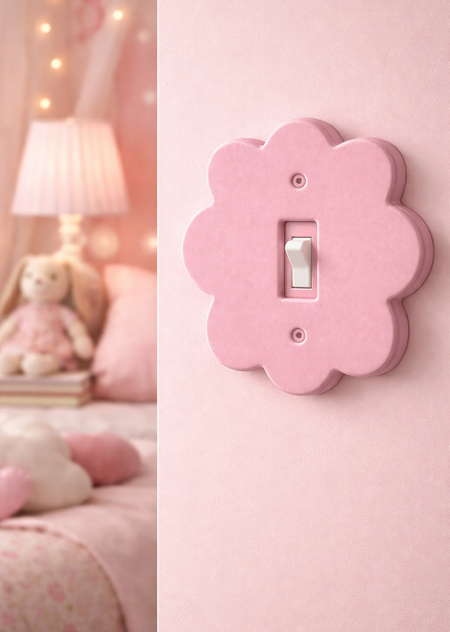

Рекламные постеры
Требования к технологии печати
Технология: FDM (Fused Deposition Modeling) — послойное наплавление термопластика.
Материал (на выбор):
PLA — высокая точность геометрии — простота печати — подходит для интерьерных изделий — рекомендуется для прототипов и серий без термонагрузки
PETG — повышенная прочность — лучшая термостойкость — устойчивость к влаге — рекомендуется для финальных изделий
Цвет материала: Белый или светлый нейтральный (для последующей грунтовки и окраски).
Параметры печати
Высота слоя: 0,16–0,2 мм (оптимальный баланс между качеством поверхности и временем печати)
Толщина стенок: не менее 1,6–2,0 мм (4–5 периметров)
Заполнение (Infill): 15–25% Тип: Gyroid / Cubic (для равномерной прочности)
Поддержки: — только при необходимости — тип: древовидные (Tree Supports) — размещение: «от стола» — минимизировать контакт с лицевой стороной
Габариты изделия
Высота (по основной вертикальной оси): 90–110 мм (в зависимости от формы)
Толщина изделия: 12–18 мм
Посадочные размеры: — совместимость со стандартными одноклавишными выключателями — центральное окно под клавишу — расстояние между крепёжными отверстиями: 60 мм
Все остальные размеры определяются пропорциями утверждённой 3D-модели с сохранением визуального баланса.
Обязательные элементы конструкции
1. Отверстия под крепёж
— 2 сквозных отверстия
— Диаметр: 3,5–4 мм
— Совместимость со стандартными винтами выключателей
2. Посадочное окно под клавишу
— Точный допуск
— Свободный ход клавиши без затирания
— Закруглённые внутренние кромки
3. Гладкие внешние поверхности
— Минимальная видимость слоёв печати
— Отсутствие артефактов от поддержек на лицевой стороне
4. Безопасность
— Все кромки и углы должны быть скруглены — Отсутствие острых элементов, потенциально травмоопасных
Постобработка
5.1 Удаление поддержек
— Удалять аккуратно, без сколов
— Не допускать повреждения лицевых поверхностей
— Использовать щипцы, нож, при необходимости лёгкий нагрев
5.2 Зачистка и шлифовка
Грубая обработка: Абразив P80–P120
Выравнивание: Абразив P180–P240
Финиш:
Абразив P320–P400
Очистка: Удаление пыли сухой щёткой или сжатым воздухом
5.3 Проверка качества
Проверить:
— точность посадки на выключатель
— свободный ход клавиши
— прочность в зоне винтов
Исключить:
— расслоения
— трещины
— деформации
— перекос геометрии
Дополнительные рекомендации
1. Тестовый прототип: Обязателен перед запуском серии (проверка посадки и эргономики).
2. Ориентация при печати: Лицевой стороной вверх для максимального качества.
3. Подготовка к окраске: — грунтовка для пластика — акриловые или полиуретановые краски — допустимо матовое или сатиновое покрытие
4. Хранение: В сухом помещении при температуре 15–25 °C до финальной отделки.
Процесс работы
Шаг 1: создание исходных изображений
Инструмент: Chat GPT
На первом этапе с помощью нейросети были сгенерированы изображения форм выключателей на основе простых узнаваемых форм.
Шаг 2: создание рекламных материалов
Инструмент: Chat GPT, Figma
Были созданы рекламные фотографии объектов в среде с реалистичным отображением света, тени и фактуры материалов. Затем добавлены типографика и финальное создание рекламных постеров.
Шаг 3: создание трёхмерных моделей
Инструменты: Meshy
Были созданы трёхмерные модели каждой игрушки, оптимизированные для 3D-печати. Модели учитывают все технические требования производства.
